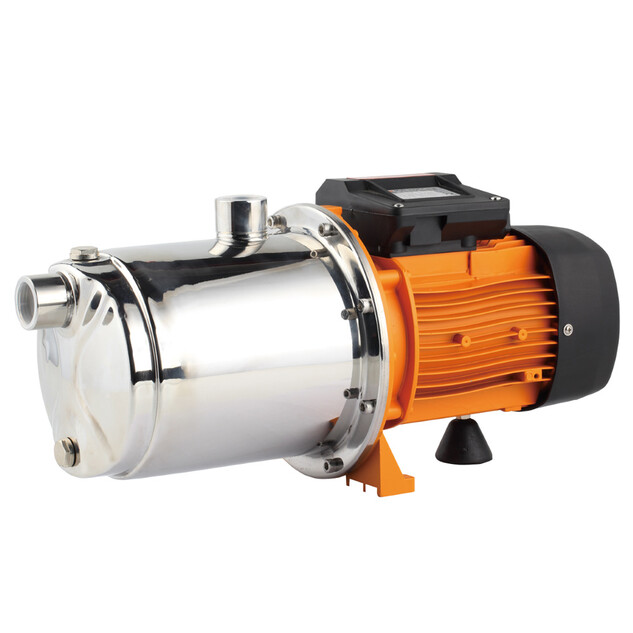

Surpresseur Even Inox compatible Boost Rite Pentair

Surpresseur Even Inox - Les Dimensions

?

Surpresseur Even Inox - Les Différentes Courbes

RACCORDEMENT ÉLECTRIQUE

• Opérateur Qualifié : Le raccordement électrique doit être effectué par un professionnel qualifié, conformément aux normes de sécurité en vigueur.

AVERTISSEMENTS

1. Vérification Avant Installation : Assurez-vous que les pièces rotatives du surpresseur tournent librement avant l'installation.
   • Insérez un tournevis dans l'encoche de l'arbre moteur côté ventilation et tournez-le. En cas de blocage, tapotez doucement avec un marteau.
   • Si le surpresseur ne fonctionne pas après une longue période d'inactivité, coupez l'alimentation électrique et tournez l'arbre à l'arrière du moteur plusieurs fois avant de la remettre en marche.
2. Garantie : Le fabricant ne garantit pas le bon fonctionnement du surpresseur si il est altéré ou modifié.

INSTALLATION

• Emplacement : Installez le dans un endroit sec, bien ventilé, protégé des intempéries, avec une température ambiante ne dépassant pas 45 °C.
• Fixation : Fixez le surpresseur sur une surface plane et solide à l'aide de boulons appropriés pour éviter les vibrations. Le surpresseur doit être installée horizontalement.
• Soutien des Tuyaux : Utilisez des supports pour éviter de transmettre des contraintes au corps du surpresseur. Ne serrez pas excessivement les tuyaux lors de leur montage.
• Proximité du Liquide : Installez la pompe aussi près que possible du liquide à pomper. Les diamètres intermédiaires des tuyaux ne doivent jamais être inférieurs à ceux de l'embouchure du surpresseur.
• Hauteur d'Aspiration : Pour une hauteur d'aspiration de plus de quatre mètres ou de longues étendues horizontales, utilisez un tuyau d'admission d'un diamètre supérieur à celui de l'ouverture d'admission du surpresseur pour éviter la formation de poches d'air.
• Inclinaison et Étanchéité : Le tuyau d'admission doit être légèrement incliné vers le haut en direction de la pompe, complètement étanche à l'air, et immergé dans l'eau d'au moins un demi-mètre pour éviter les tourbillons. Installez une vanne à pied au bas du tuyau d'admission.
• Tuyau de Refoulement : Choisissez le diamètre en fonction du débit et de la pression. Installez un clapet anti-retour entre l'embouchure de refoulement et le robinet-vanne pour éviter les coups de bélier dangereux en cas d'arrêt soudain de la pompe. Cette mesure est obligatoire si la colonne d'eau de livraison est supérieure à 20 mètres.

RACCORDEMENT ÉLECTRIQUE

• Consignes de Sécurité : Respectez toujours les consignes de sécurité et suivez scrupuleusement les schémas de câblage à l'intérieur de la boîte à bornes.
• Installation Électrique : Doit être effectuée par un électricien qualifié et autorisé.
• Tension : Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque signalétique du moteur. Une bonne connexion à la terre est essentielle.
• Normes de Sécurité : Pour une installation fixe, utilisez des interrupteurs d'isolement avec une base porte-fusible assurant une déconnexion unipolaire de l'alimentation principale.
• Protection Contre les Surcharges : Les moteurs monophasés ont une protection intégrée contre les surcharges thermiques et peuvent être connectés directement au secteur. Les moteurs triphasés doivent être protégés par des dispositifs spéciaux.
• Variation de Tension : La variation de tension autorisée est de ±10 % de la tension nominale pour éviter de raccourcir la durée de vie du surpresseur.

DÉMARRAGE

• Amorçage : Vérifiez que le surpresseur est correctement amorcée avant de démarrer. Remplissez-le complètement avec de l'eau propre à l'aide du trou prévu après avoir retiré le bouchon de remplissage. Le fonctionnement à sec provoque des dommages irréparables au joint mécanique. Revissez le bouchon de remplissage avec précaution.
• Vérification du Sens de Rotation : Sur la version triphasée, assurez-vous que le moteur tourne dans le sens des aiguilles d'une montre en regardant la pompe du côté du ventilateur. En cas de rotation dans le mauvais sens, inversez les connexions de deux fils quelconques sur le bornier après avoir débranché la pompe du secteur.

PRÉCAUTIONS

• Fréquence de Démarrage : Ne démarrez pas le surpresseur plus de 20 fois par heure pour éviter les chocs thermiques excessifs au moteur.

• Protection Contre le Gel :

  • Si la pompe reste inactive à des températures inférieures à 0 °C, vidangez complètement le corps de la pompe en utilisant le bouchon de vidange situé en bas pour éviter la fissuration des composants hydrauliques.
  • Rincez ensuite à l'eau propre et rangez-la dans un endroit sec.
  • Cette précaution est également recommandée en cas d'inactivité prolongée à température normale.
  • Vérifiez régulièrement la propreté du pied de la vanne.

• Redémarrage Après Inactivité : Lors du redémarrage après une longue période d'inactivité, répétez les opérations de démarrage mentionnées ci-dessus.

ENTRETIEN ET NETTOYAGE

• En fonctionnement normal, la pompe ne nécessite pas d'entretien spécifique.
• Un nettoyage des pièces hydrauliques peut être nécessaire en cas de chute de capacité.
• Le démontage de la pompe doit être effectué uniquement par du personnel qualifié conformément à la réglementation.
• Toutes les réparations et opérations d'entretien doivent être effectuées après avoir débranché la pompe du secteur.
