Description Groupe de filtration Astralpool
En installant une platine de filtration pour votre piscine, vous profiterez d'une eau claire et propre.
Adaptée aux piscines hors-sol jusqu'à 25/30 m³, la platine de filtration Astral combine une pompe de filtration et un filtre à sable, résolvant ainsi les problèmes de dimensionnement entre filtre et pompe.
Facile à utiliser et à installer, elle nécessite peu d'entretien et de maintenance.
Ce groupe de filtration se distingue par son excellent rapport qualité/prix, son fonctionnement intuitif et son équipement complet, incluant une pompe et une vanne, pour une filtration efficace de votre bassin.

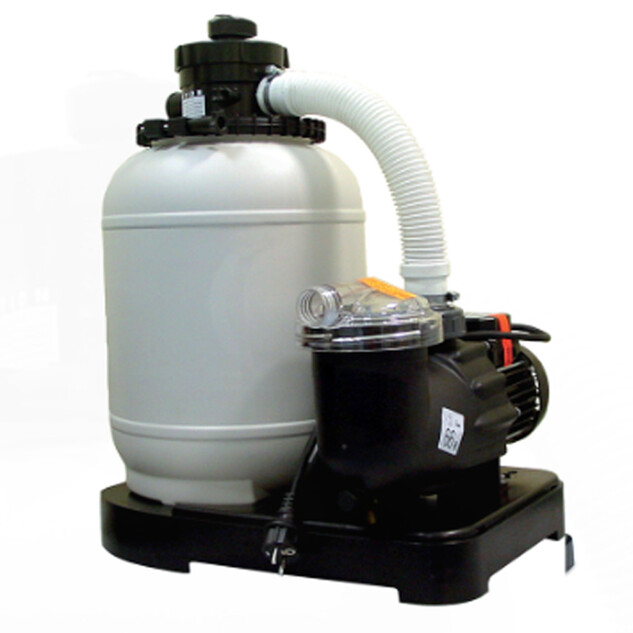

Principaux atouts de la Platine de filtration Astral 0,4 cv 6 m³/h D400
- Filtre à sable avec vanne 6 voies : Permet de réaliser facilement les lavages, rinçages et vidanges.
- Pompe silencieuse : Assure une circulation d'eau discrète et efficace.
- Compacte et facile à installer : Conçue pour une installation rapide et simple.
- Raccordement : 1" 1/2 - Ø 38 mm.
- Capacité : Convient pour les piscines hors sol jusqu'à 25 / 30 m³.
Points forts de la Platine de filtration Astral 0,4 cv 6 m³/h D400
La platine de filtration à sable 0,4 cv 6 m³/h D400 est équipée d'une vanne multivoies 6 positions, facilitant les lavages, rinçages et vidanges de votre piscine. Le filtre à sable en polyéthylène soufflé nécessite très peu d'entretien. La pompe, très silencieuse, garantit une circulation fluide de l'eau dans votre bassin.
Garantie
Garantie de la pompe : 2 ans
Contenu de la platine de filtration
Le groupe de filtration pour piscines hors-sol se compose des éléments suivants :
- 1 Vanne TOP
- 1 Base injectée
- 1 Tuyau connexion Ø38 x 750 mm
- 1 Brides
- 1 Localisation de sable
- 2 Collier de serrage
- 1 Manomètre
- 1 Collectrice
- Filtre Ø400
- Pompe 230 W
Caractéristiques - Groupe de filtration Astralpool
Platine de filtration Astral - Les Caractéristiques Techniques
- Fabricant : Astralpool
- Type de piscine : Piscine hors sol
- Volume de piscine : 25/30 m³
- Alimentation : Mono
- Traitement Eau : Eau chlorée
- Matériau cuve : PEHD soufflé (polyéthylène haute densité)
- Connexion : 50 mm / 38 mm
- Débit : 6 m³/h
- Puissance : 0,40 CV
- Pompe : 250 W
- Vanne Top 5 Voies : La vanne de sélection supérieure est chargée de sélectionner les 5 fonctions différentes du filtre : lavage du sable (backwash), filtrage (filter), vidange (waste), vidange (waste) et fermeture (closed).
- Position vanne : Top
- Diamètre filtre : 400 mm
- Charge filtrante : 40 kg non fournie
- Vitesse de filtrage : 48 m³/m²/h
- Voltage : 230V 50 Hz
Platine de filtration Astral - Les Dimensions
Ø Cuve | 400 mm |
A | 710 mm |
B | 590 mm |
C | 420 mm |
D | 38 mm |
Platine de filtration Astral - Installation
Conseils pour une correcte installation
- Temps de montage : Environ 2 heures, peut être réalisé par une seule personne adulte.
- Outils nécessaires : Seuls quelques outils de base sont requis pour assembler correctement les composants du filtre.
Avant de connecter le filtre
- Emplacement : Placez le filtre sur une surface plane et solide, à au moins 3,5 mètres de la piscine, conformément à la norme 2006/95/CE ou équivalente. Assurez-vous qu'il soit au même niveau que le fond de la piscine pour éviter l'entrée d'air dans le circuit et le désamorçage du filtre.
- Protection : Protégez le filtre du soleil et de la pluie, et assurez une ventilation adéquate pendant son fonctionnement. Ne jamais le recouvrir en marche.
Montage
- Assemblage du filtre : Suivez les étapes de la notice. Assemblez le filtre avec la base en appuyant sur la base.
- Préfiltre et pompe : Assemblez le préfiltre avec la pompe.
- Connexion du tuyau : Connectez l'extrémité du tuyau de 750 mm à la sortie de la pompe (OUT) à l'aide d'une bride. Fixez l'autre bout au tenon de la vanne de sélection marqué (PUMP).
- Collecteur intérieur : Placez correctement le collecteur intérieur au fond du filtre et posez le plastique protecteur et centreur.
- Protection du tube collecteur : Couvrez l'ouverture intérieure du tube collecteur avec la protection en plastique pour éviter que le sable n'entre dans le tube.
- Insertion du sable : Remplissez le filtre avec du sable de silice, qui dure indéfiniment sauf en cas de perte. Gardez le sable restant dans un endroit sec.
- Nettoyage et placement de la vanne : Éliminez les résidus de sable de la bouche du filtre et retirez la protection plastique. Placez la vanne de sélection TOP et le joint correspondant, puis fixez-la au filtre en serrant bien.
- Connexion des tuyaux : Connectez les tuyaux d'aspiration (IN) et d'impulsion (RETURN) à la vanne en les fixant fermement avec des brides.
- Connexion du skimmer et de la buse de retour : Garnissez la partie filetée de la borne du skimmer avec du Téflon, puis connectez le tuyau d'aspiration en serrant fortement avec une bride. Répétez l'opération pour la buse de retour et le tuyau d'impulsion.
- Premier cycle d'autolavage : Une fois installé, effectuez un premier cycle d'autolavage du filtre en suivant les instructions.
Conseils de pro - Groupe de filtration Astralpool
Entretien
- Stockage hors saison : Garder le filtre dans un endroit sec et à l'abri des intempéries après la saison des bains.
- Nettoyage final : Réaliser un dernier autolavage pour bien nettoyer le sable de silex.
- Démontage et vidange : Démonter les tuyaux et vider complètement l'eau du filtre en utilisant le bouchon de vidange du réservoir.
- Nettoyage de la partie filetée : Assurer que la partie filetée soit exempte de tout résidu de sable de silex avant de remettre le bouchon en place pour éviter tout dommage.
- Utilisation du bouchon de vidange : N'utiliser le bouchon de vidange du réservoir filtre que pour cette opération.
- Amorçage avant redémarrage : S'assurer que le filtre est bien amorcé avant de le mettre en marche après un arrêt prolongé.
