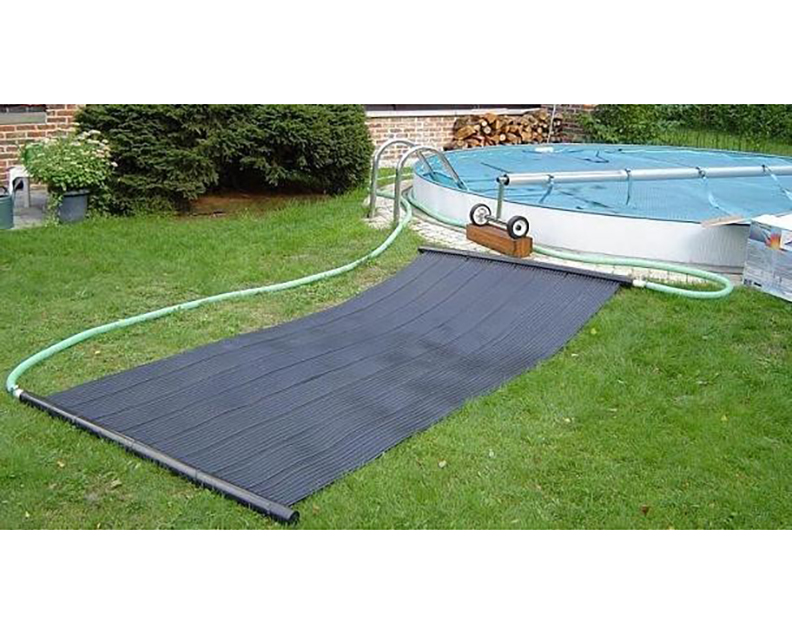

Kit panneaux solaires standard pour piscines

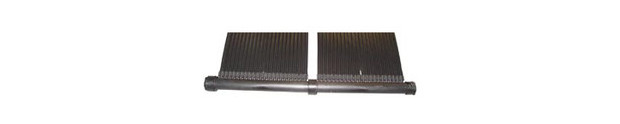

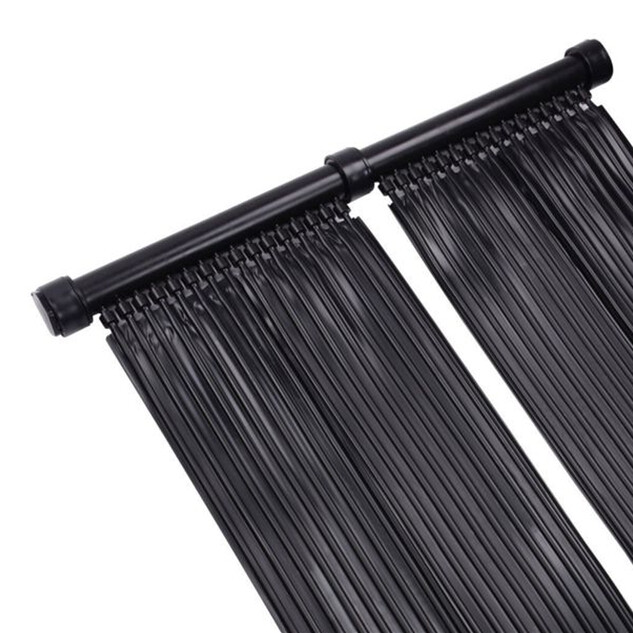

KIT PANNEAUX SOLAIRE PREMONTE O'CLAIR

Ce système de chauffage de piscine « O'CLAIR » vous permettra de profiter de votre piscine plus tôt et plus longtemps dans l'année .

Tout les kits peuvent s'emboîter à l'infini, donc utilisable pour piscine enterrée et hors sol de toutes dimensions.

Comment le chauffage solaire fonctionne t-il ?
Un système correctement dimensionné et installé vous permettra d'augmenter la température de la piscine au cours de la saison.
L'eau ne chauffe que lorsqu'elle circule dans le chauffage solaire et que le soleil brille.
Lorsque le temps est nuageux ou pluvieux, le système solaire ne fonctionne pas aussi bien et l'eau ne sera probablement pas aussi chaude à ces moments là, mais elle retrouvera sa température après une ou deux journées de chaleur.

Où puis-je mettre les capteurs solaires ?
Partout où vous obtenez au moins 6 heures d'ensoleillement pendant la journée.
Plus les capteurs seront en plein soleil, mieux ils fontionneront.
Si vous montez les capteurs solaires en angle ( sur un toit ou un support ), les capteurs doivent être en direction du sud.

Eléments supplémentaires pour une installation sur le toit.
Vous devez choisir différentes pièces supplémentaires pour votre installation, et acheter le kit de dérivation et de montage pour toit

Pour piscines de 15 m³ :
- 2 unités de 80 cm x 3 m de capteurs solaires assemblés.

Pour piscines de 30 m³
- 4 unités de 80 cm x 3 m de capteurs solaires assemblés.

Pour piscines de 45 m³
- 6 unités de 80 cm x 3 m de capteurs solaires assemblés.

Pour piscines de 60 m³
- 8 unités de 80 cm x 3 m de capteurs solaires assemblés.

Pour piscines de 75 m³
- 10 unités de 80 cm x 3 m de capteurs solaires assemblés.

Descriptif

Les avantages de l'énergie solaire

- En utilisant l 'énergie solaire, on diminue l'effet de serre (pas d'émission).
- La conversion d'énergie (75 %) est la plus efficace possible: rayons de soleil en chaleur.
- De l'énergie sous sa forme la plus durable.
- Aucune réserve d'énergie nécessaire puisqu' on chauffe directement l'eau de la piscine pendant qu'on y nage.
- Très bon marché.
- Doublement de la saison de natation.
- Rentabilité maximale de la piscine puisqu'on l'utilise plus longtemps (+8 Cº extra )

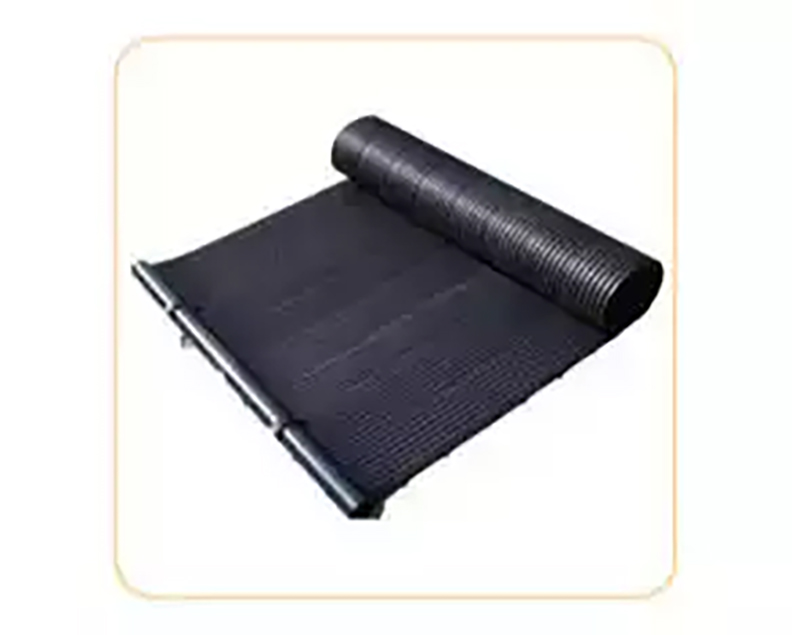

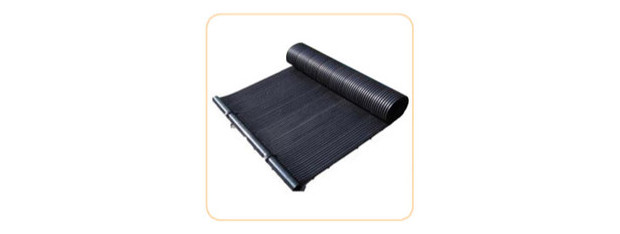

Les avantages des nattes:

- Simple à installer, sur n'importe quel support.
- Peu d'eau et peu de saleté s'attachent à la surface horizontale grâce à la liaison bombée entre les tuyaux.
- Sur un toit incliné, ces nattes se placent du haut vers le bas pour que la saleté n'ait pas l'occasion de s' installer derrière les cannelures.
-Ainsi placées, elles montrent une meilleure stabilité. (Généralement, les nattes sont placées horizontalement sur un toit en pente.)
- Les nattes forment une seule surface parce qu'elles s'accrochent entre elles. Ainsi, le vent ne peut pas les soulever. En plus, le tout est plus esthétique et la rentabilité plus haute.
- La largeur est adaptable jusqu' à 33 cm (largeur de la natte)
- On peut connecter plusieurs ensembles de capteurs avec notre système

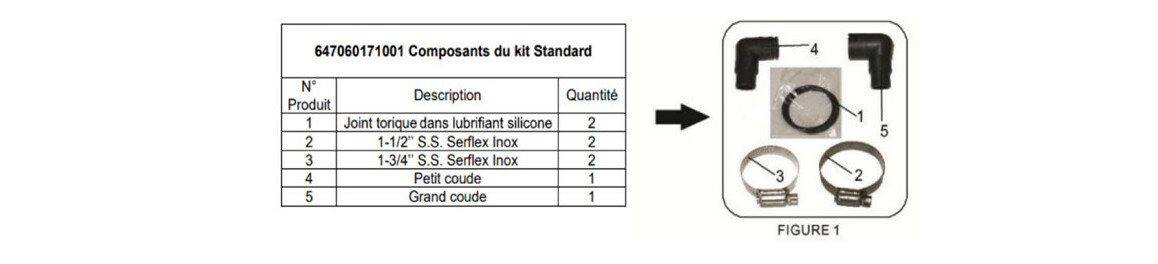

- Avec les manchons inclus on peut connecter les différents diamètres de tubes

Fonctionnement et entretien
NB : Pour un fonctionnement optimal, il est impératif d'utiliser une bâche à bulles solaire sur la piscine.
- Les capteurs doivent rester frais au toucher lorsque le soleil brille et que l'eau circule au travers.
- Cela signifie que la chaleur est transférée à l'eau.
- L'eau qui retourne à la piscine sera de quelques degrés (3-5°) plus chaude que la piscine en elle-même.
- La circulation de l'eau vous permettra de gagner quelques degrés à chaque passage.
- Faites circuler l'eau dans les capteurs solaires au moins 6 heures par jour pendant les heures ensoleillées de la journée.
- Si vous faites circuler l'eau la nuit, quand le temps est couvert ou frais, vous allez refroidir l'eau de votre piscine au lieu de la réchauffer.
- Si vous avez besoin de faire fonctionner votre pompe la nuit,détourner le flux pour ainsi contourner le système solaire.
- Utiliser la vanne 3 voies pour diriger le flux de l'eau en fonction de l'ensoleillement, cela vous permettra ainsi de choisir de chauffer votre piscine ou non.
- L'hivernage:
Votre système de chauffage solaire doit être vidangé pour l'hiver !
- Les dommages dus au gel ne sont pas couverts par la garantie !
- Vous devez vidanger vos capteurs solaires, tout comme vous vidangez le reste de votre équipement de piscine.

Caractéristiques techniques

Disposition du système

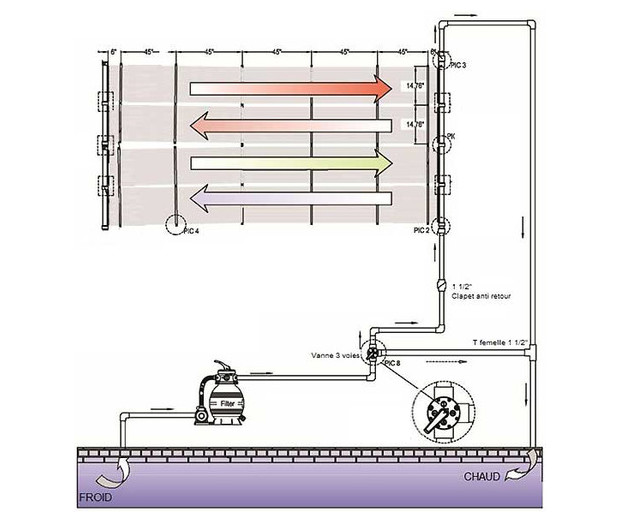

Installation sur les toits:
Il est suggéré que vous utilisiez un tuyau en PVC rigide pour l'installation de toit.

ATTENTION

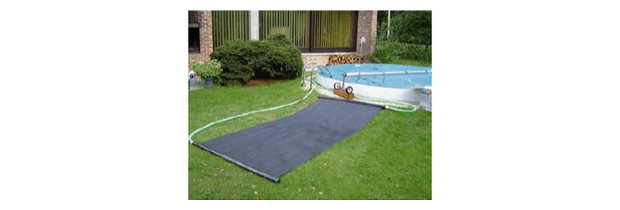

En cas de montage sur un emplacement posé au sol, positionnez l'installation afin qu'elle ne donne pas aux enfants l'accès à la piscine.

Si vous utilisez une pompe de plus de 0,5HP, s'il vous plait utilisez le kit vanne 3 voies (voir la page concernée) pour dévier le flux.

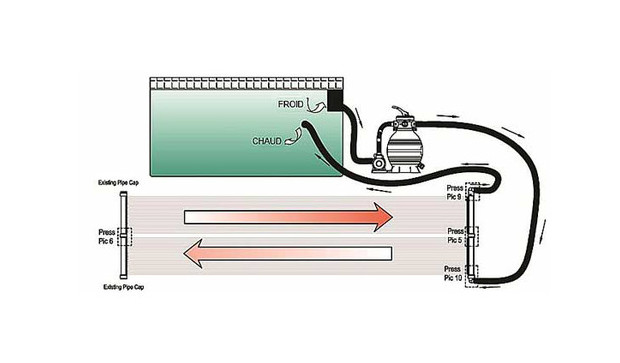

Si votre installation utilise une pompe plus petite qu'une 0,5 HP veuillez procéder au montage du système comme ci dessous.

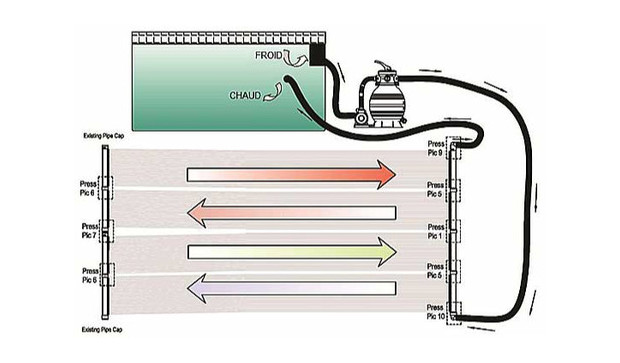

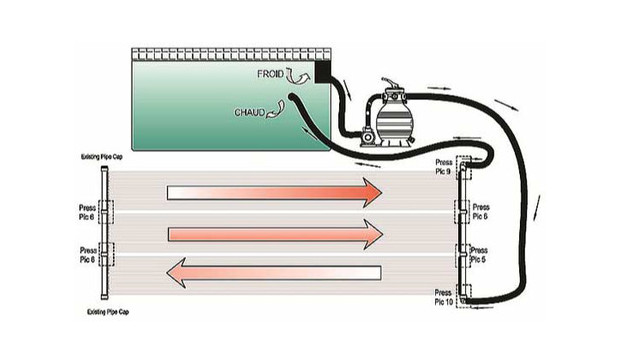

Intallation du panneau solaire 3 pièces avec une pompe de puissance 0,5HP ou de moins de 0,5HP.

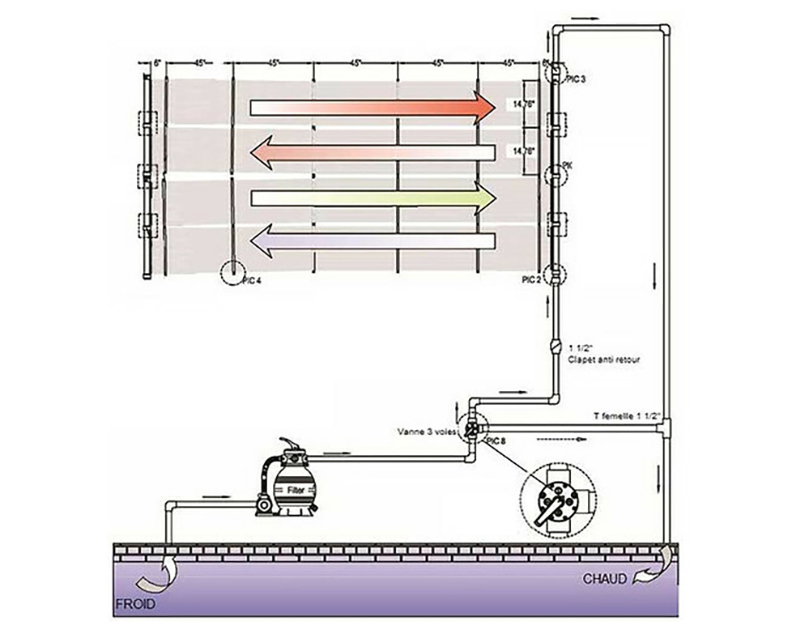

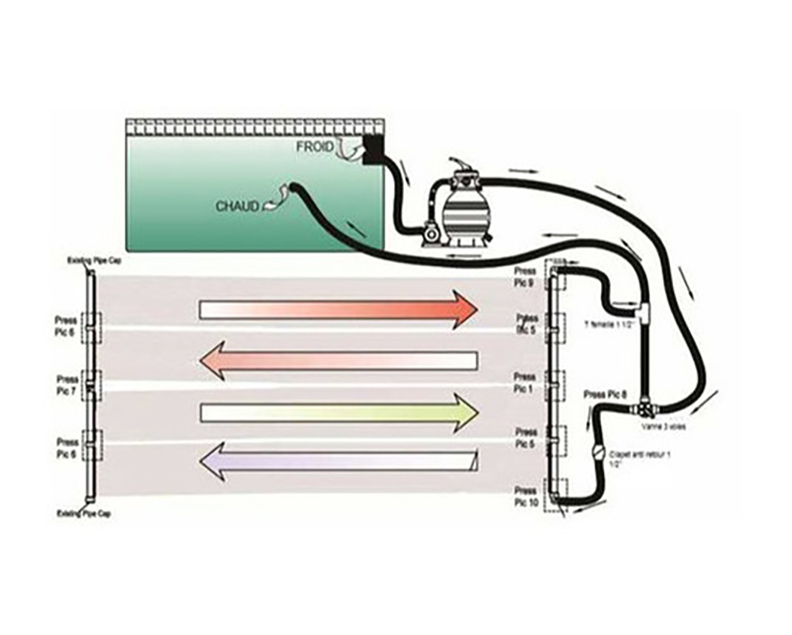

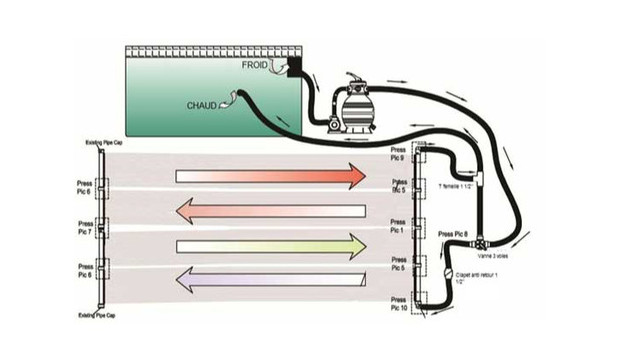

Lorsque vous utilisez une pompe de puissance supérieur à 0,5HP, veuillez vous référer au shéma de montage ci dessous.

Option Vanne 3 voies solaire

Kit vanne 3 voies solaire

Elle permet d'orienter le flux selon le degré d'ensoleillement, et vous permet ainsi de décider de chauffer ou non votre piscine.
Grâce à elle, votre filtration fonctionnera la nuit sans passer par l'installation de chauffage solaire.

La vanne solaire 3 voie est vendue séparement.

Le kit est composé des éléments suivants :

1) Vanne 3 voies
2) 1 1/2" clapet anti retour
3) Bande TEFLON
4) 1 1/2 T femelle
5) 1 1/2" Raccord mâle
6) 1 1/2" Raccord femelle

Option kit de montage pour toiture

Important : L'installation des capteurs solaires se fait souvent sur les toits.

Si vous n'avez pas l'expérience de ce type de montage, ni les équipements nécessaires (échelle, équipement de sécurité), l'aide d'un tiers expérimenté peut être nécessaire.

Il est important de respecter les règles sécuritaires afin d'éviter tout risque de chute ou d'accident.

Vendu séparément du kit panneau solaire O'Clair

Descriptif du kit
1) Cadre en aluminium -6
2) Joint en caoutchouc -18
3) Vis - 18

Un tuyau en PVC rigide est recommandé pour les installations de toit.
Les capteurs doivent être légèrement inclinés vers le point d'entrée (entrée de l'eau dans les capteurs) afin de permettre le drainage.

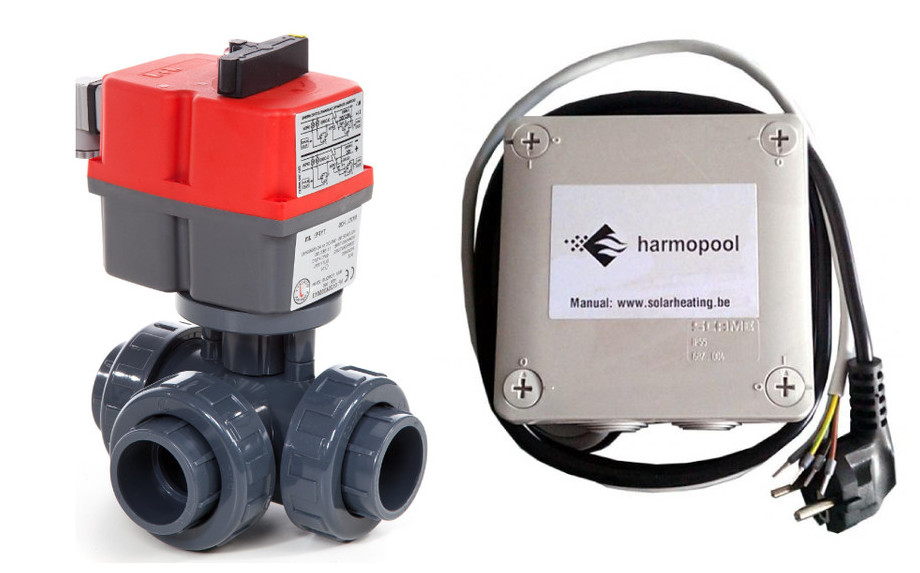

Option vanne électrique

Cette vanne permet de réguler la température en mesurant la différence entre l'eau et les collecteurs des panneaux.

L'équipement fourni est :
- Un régulateur solaire avec écran digital
- Une vanne 3 voies électrique 50 mm avec 2 mètres de câble d'alimentation
- Un chargeur 24 Volts
- Une sonde de température piscine avec câble de 1.5 m
- Une sonde de température capteur avec câble de 10 m
