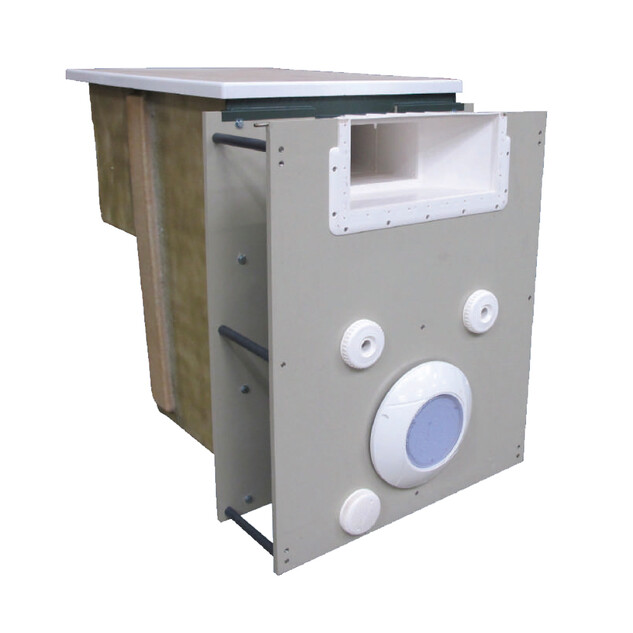

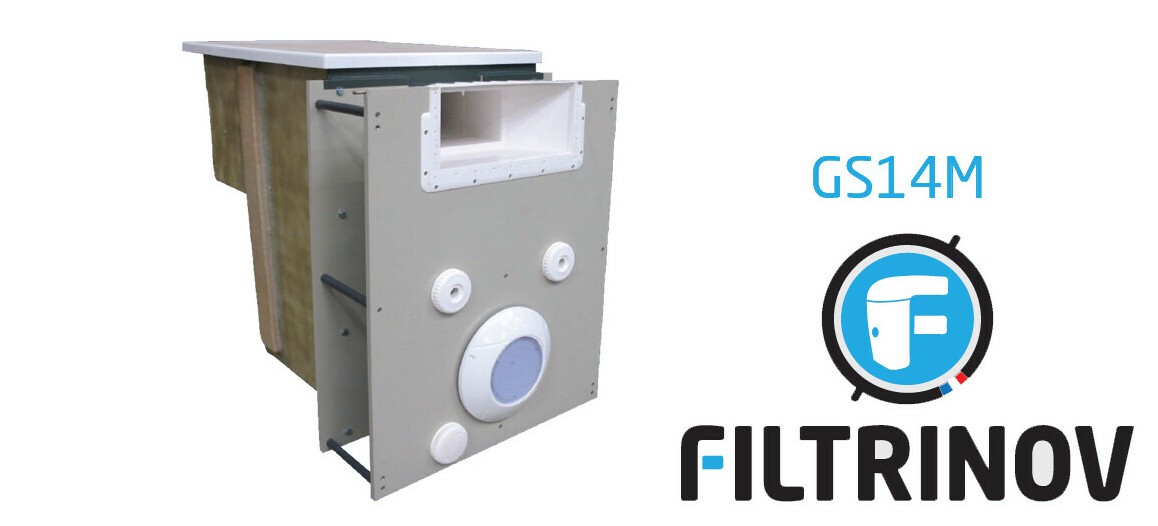

Description Mur filtrant Miroir Filtrinov GS14M
Le GS14 miroir s'intègre à votre bassin au cours de la construction. Compact, complet et facile à installer, il révolutionne l'équipement piscine, et vous permet de réunir l'ensemble des éléments, au même endroit, de manière discrète et efficace.
Le mur filtrant GS14 miroir reste adapté pour les piscines en blocs polystyrène, blocs à bancher béton ou parpaings, aux piscines liner et PVC armé de dimensions 8 x 4 x 1.50 m et de volume maximal 50 m³.
LES ATOUTS DU MUR FILTRANT MIROIR GS14M FILTRINOV
- Tout-en-un : L'ensemble des équipements nécessaires à une baignade confortable est regroupé dans un seul bloc monobloc, éliminant le besoin d'un local technique.
- Économique : Plus de frais liés à la construction d'un local technique, à la tuyauterie ou à la plomberie, tout est simplifié.
- Esthétique : Intégré discrètement à la paroi de la piscine, le mur filtrant dissimule l'équipement. Le skimmer miroir rehausse le niveau d'eau pour un effet visuel élégant.
- Installation facile : Conçu pour simplifier la construction de piscines en blocs de polystyrène, le GS14M facilite chaque étape de l'installation.
- Maintenance simplifiée : Avec tout l'équipement regroupé en un seul bloc, l'entretien est rapide et sans risque de fuite grâce à l'absence de tuyaux enterrés.
FILTRINOV GS14M - PRINCIPE DE FONCTIONNEMENT
Une Intégration Parfaite
Le mur de filtration Filtrinov GS14M avec skimmer miroir est conçu pour s'intégrer discrètement lors de la construction de votre piscine, notamment avec un kit piscine en blocs de polystyrène. Installé parmi les blocs à bancher, il assure une continuité parfaite. Une fois le revêtement liner ou PVC armé posé, le mur filtrant se fond dans la paroi, offrant une intégration optimale et invisible.
Dites Adieu au Local Technique
Le GS14M est un système tout-en-un qui élimine la nécessité d?un local technique. Les avantages sont nombreux :
- Gain de place grâce à l'absence de local technique.
- Économies sur les coûts de construction et d'adaptation.
- Suppression des travaux et du matériel supplémentaire pour relier la piscine au local.
- Tous les équipements sont intégrés et pré-assemblés, simplifiant l'installation.
- Réduction des risques de fuites difficiles d'accès, car toute la tuyauterie est incluse dans le bloc.
Une Filtration Efficace

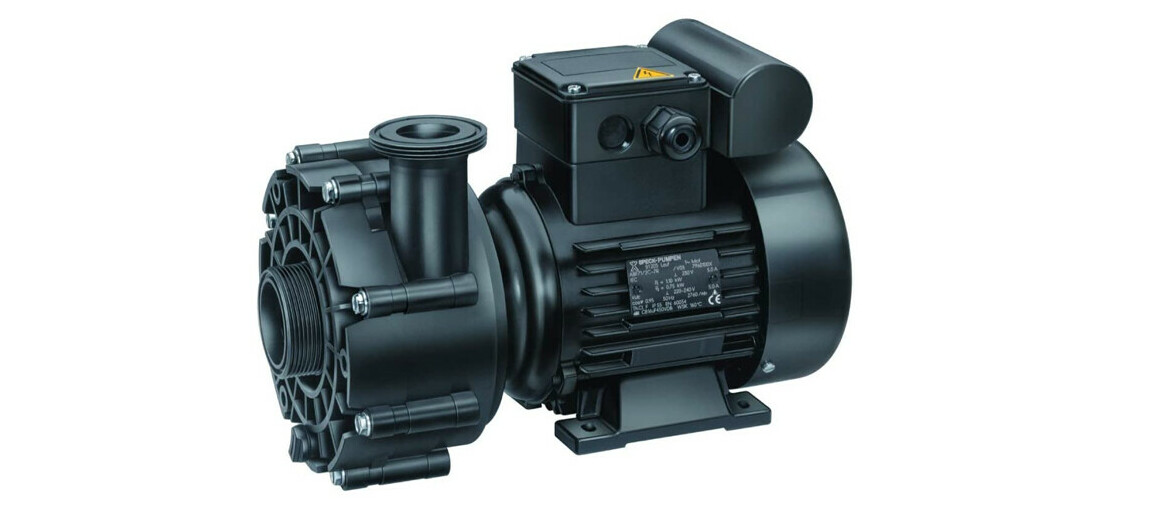

La performance de filtration est au coeur du GS14M. Équipé d'une pompe Speck de 14 m³/h, il convient aux piscines jusqu'à 45 m³. L'eau est aspirée via le skimmer grande meurtrière et l'aspiration basse, puis traverse une cartouche filtrante de 25 microns, offrant une filtration supérieure à celle d'un filtre à sable. L'eau propre est ensuite renvoyée dans la piscine par les buses de refoulement.
Programmation Facile
Le mur GS14M permet de régler la filtration selon vos besoins :
- Filtration automatique : Définissez les horaires de filtration, et le système s'active automatiquement.
- Filtration manuelle : Lancez la filtration à votre convenance, idéal pour un fonctionnement continu 24h/24.
Ce système complet garantit une piscine performante, économique et esthétiquement intégrée.
Le Skimmer Miroir du GS14M Filtrinov
La véritable différence avec le modèle traditionnel GS14 réside dans son skimmer miroir. Situé plus haut sur le mur, il se rapproche de l'arase de la piscine, permettant de relever le niveau d'eau. Cette configuration apporte une touche esthétique, rappelant le design des piscines miroir, mais à moindre coût.
Éclairage Intégré

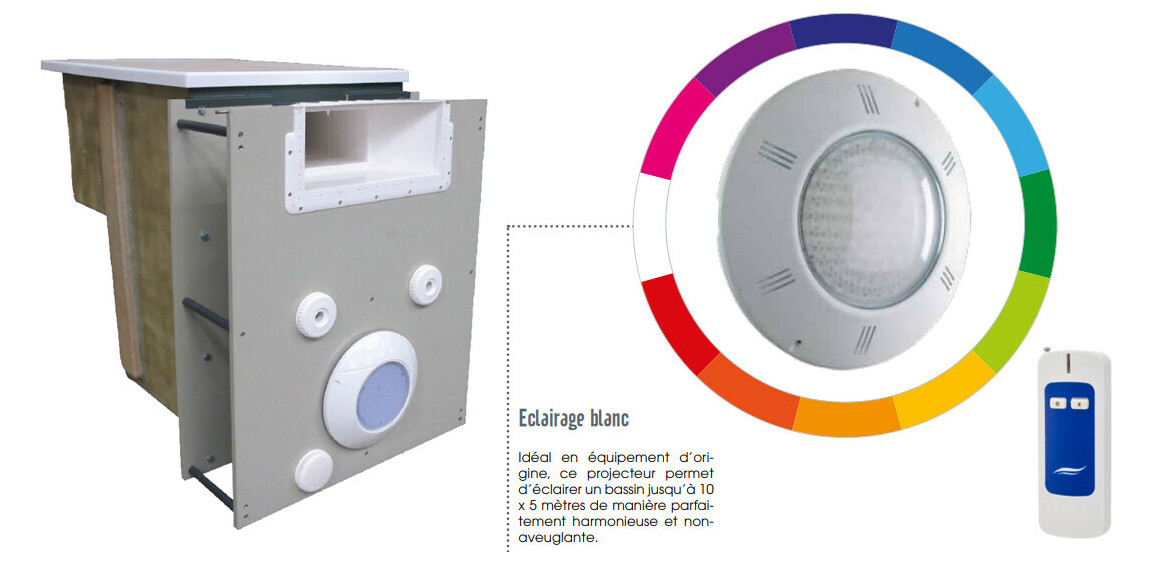

Le mur filtrant GS14M est équipé d'un projecteur LED couleur avec télécommande, offrant 11 couleurs et 5 programmes. Idéal pour profiter des baignades nocturnes, il ajoute une ambiance lumineuse agréable à vos soirées d'été.
Nettoyage Simplifié
Le GS14M comprend un raccord « prise balai » permettant de connecter un robot hydraulique ou un balai manuel pour un nettoyage manuel. Vous avez également la possibilité d'opter pour un robots électriques, garantissant un entretien efficace de votre bassin.

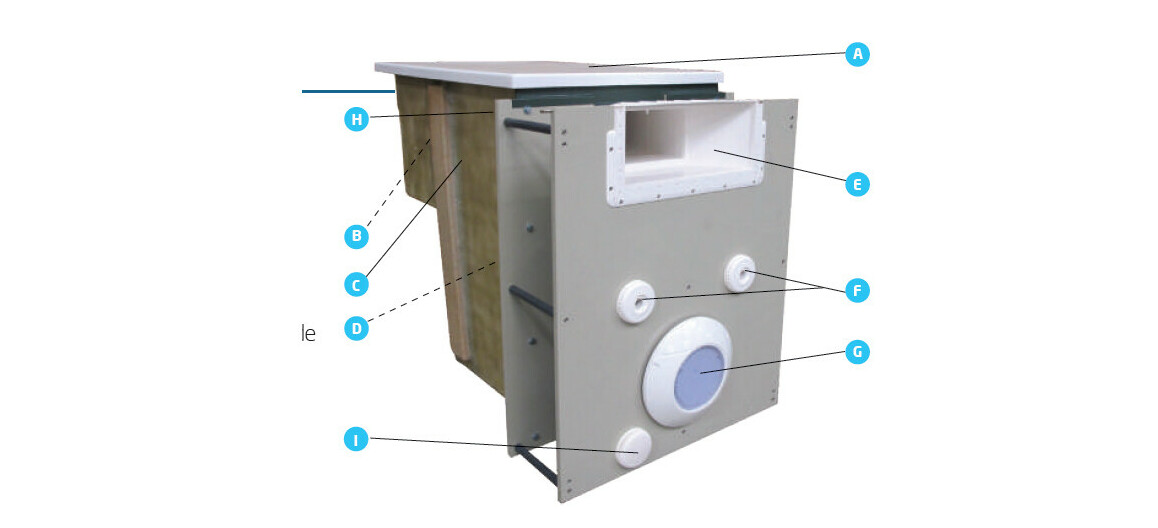

FILTRINOV GS14M - LE DESCRIPTIF
B - Boitier de commande pour la filtration (automatique ou manuel) et éclairage
C - Partie enterrée regroupant :
- La pompe de filtration (14 m³/h)
et selon la configuration
? Électrolyseur au sel, composé d?une cellule à inversion de polarité et d?un coffret électronique pour assurer un traitement automatique.
? Régulateur PH : composé d?une pompe péristatique et de sa carte intégrée pour réguler votre PH.
? By pass, permet la dérivation du refoulement à une pompe à chaleur par exemple.
D - Une cartouche de filtration amovible
avec panier ramasse feuilles
E - Skimmer grande meurtrière pour aspiration
F - 2 Buses de refoulement orientables
G - Projecteur LED Couleur + Télécommande
H - Trop plein
I - Aspiration basse
FILTRINOV GS14M - LES OPTIONS
- Pièces à sceller de couleur (sable, gris, ou anthracite)
FILTRINOV GS14M - LES VERSIONS DISPONIBLES
Afin de répondre le plus précisément possible aux besoins en filtration, traitement et chauffage de votre piscine, Le mur filtrant miroir GS14M est disponible en plusieurs configurations :

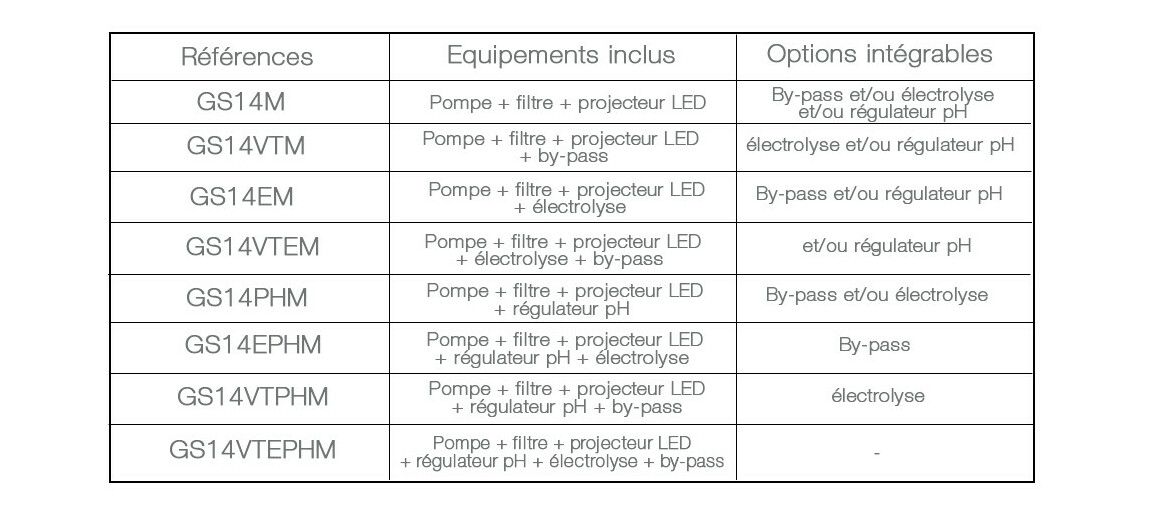

Les différentes combinaisons du mur filtrant GS14 :
- GS14M : Mur de filtration Miroir standard
- GS14VTM : Mur de filtration Miroir avec by-pass
- GS14VTEM : Mur de filtration Miroir avec by-pass et électrolyseur
- GS14VTEPHM : Mur de filtration Miroir avec bypass + régul pH + électrolyseur
Afin de vous permettre de compléter l'équipement de votre filtration monobloc standard ultérieurement si vous le souhaitez, les options intégrables sont également disponibles séparément.
Caractéristiques - Mur filtrant Miroir Filtrinov GS14M

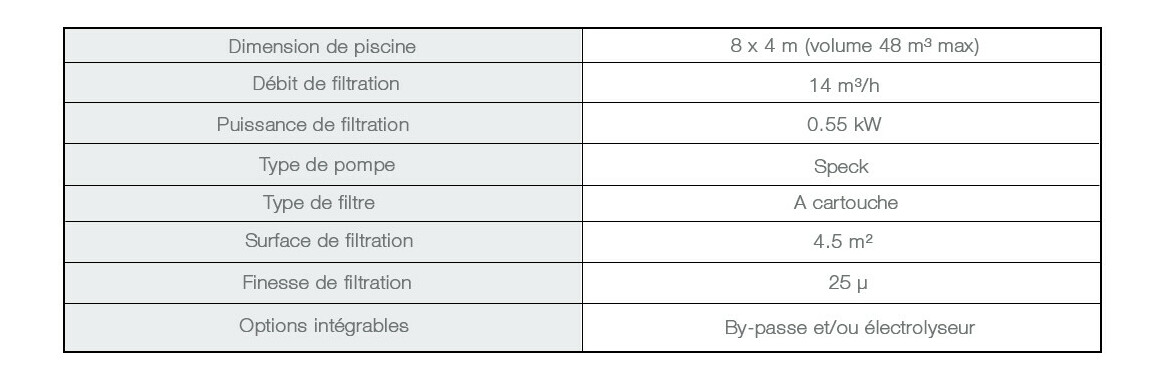

FILTRINOV GS14M - CARACTERISTIQUES
Dimension de piscine | 8 x 4 m (volume 48 m³ max) |
Pompe de filtration | Speck |
Moteur puissance | 0.5 kW |
Débit | 14 m³/h |
Type de filtre | A cartouche (x2) |
Finesse de filtration | 25 µ |
Surface de filtration | 4.5 m² |
Coffret de commande | Oui, avec transfo et horloge |
Trop plein | Oui |
Matériaux | Local Polyester |

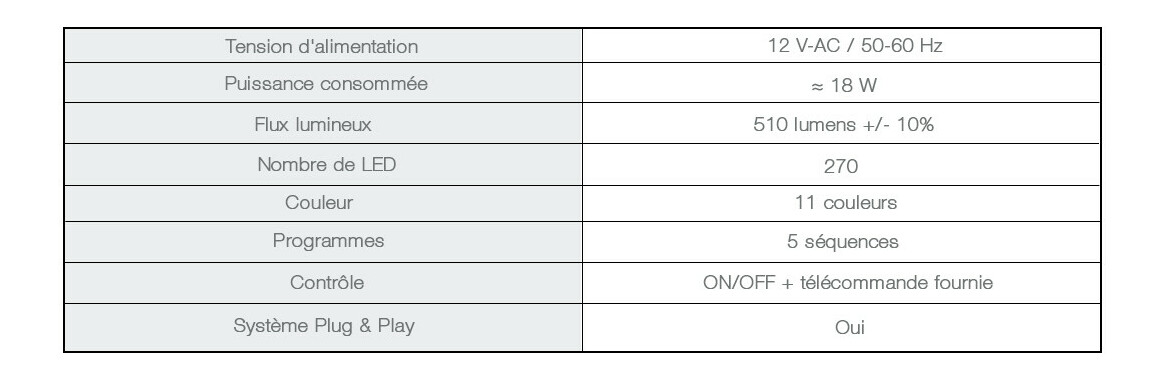

Tension d'alimentation | 12V AC / 50-60Hz |
Puissance consommée | 18W (+/- 10%) |
Flux lumineux | 510 lumens (+/- 10%) |
Nombre de LED | 270 |
Couleurs | 11 (dont le blanc) |
Programmes | 5 séquences |
Contrôle | On/Off + télécommande fournie |
Système Plug & Play | Oui |
Durée de vie LED* | >30 000h |
Durée en utilisation* | 15 000h |
FILTRINOV GS14M - INSTALLATION
- Pose sur une dalle en béton, ou sur des blocs polystyrène.
- La structure du bassin est montée de part et d'autre du mur de filtration
- Un coffrage permet de maintenir le mur de filtration avant de procéder au coulage
- Le béton est coulé dans les blocs de la structure, et permet d'obtenir une solidarité parfaite entre le bassin et le mur
- Le feutre est installé directement sur le mur filtrant et les parois du bassin
- La mise en place du revêtement (liner) s'effectue de manière traditionnelle (bride d'étanchéité au niveau du skimmer, des buses et du projecteur.
Pour plus de détails se référer à la notice .

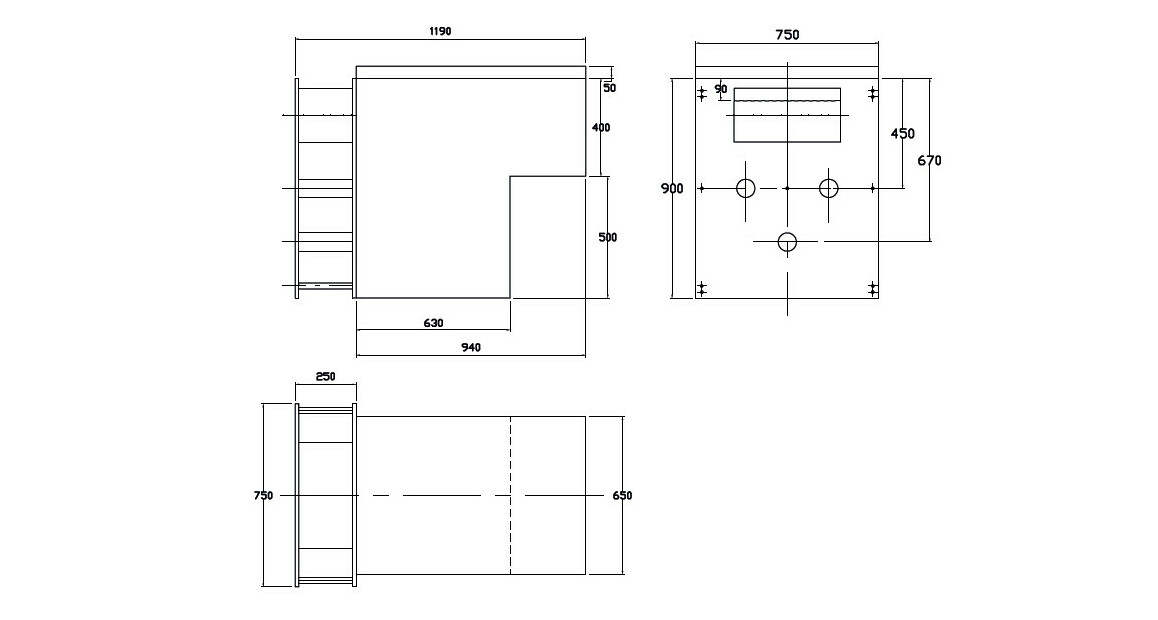

FILTRINOV GS14M - PLAN COTE

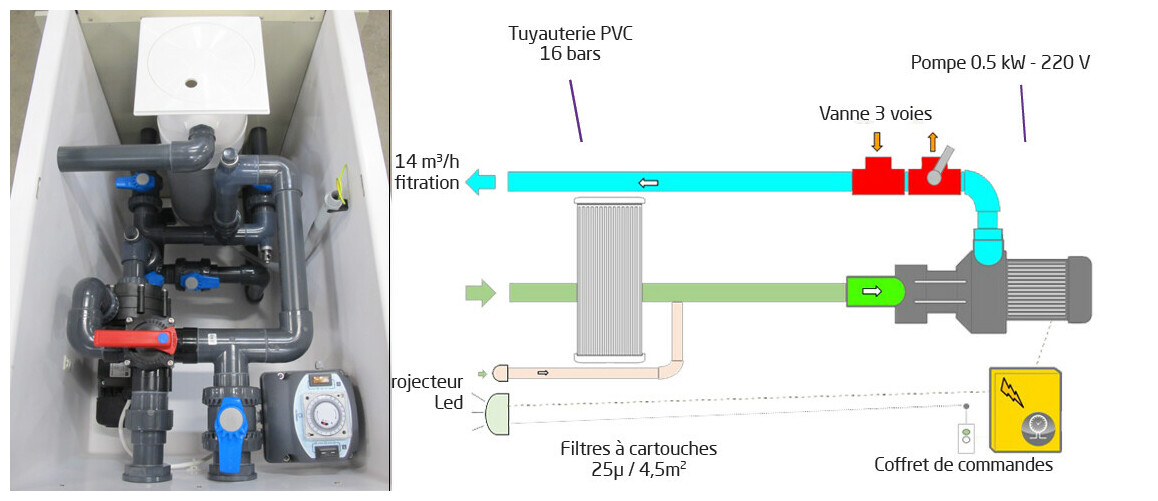

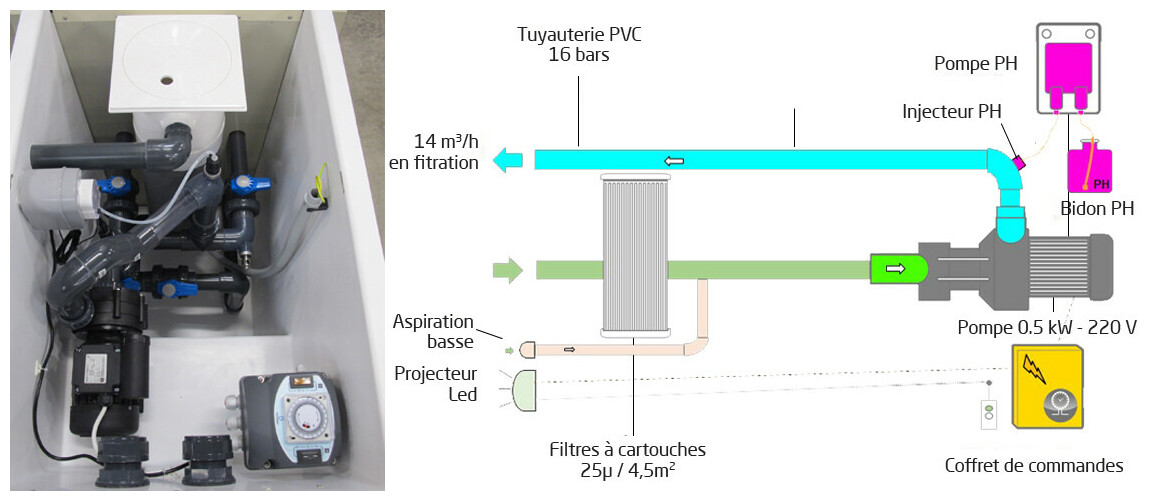

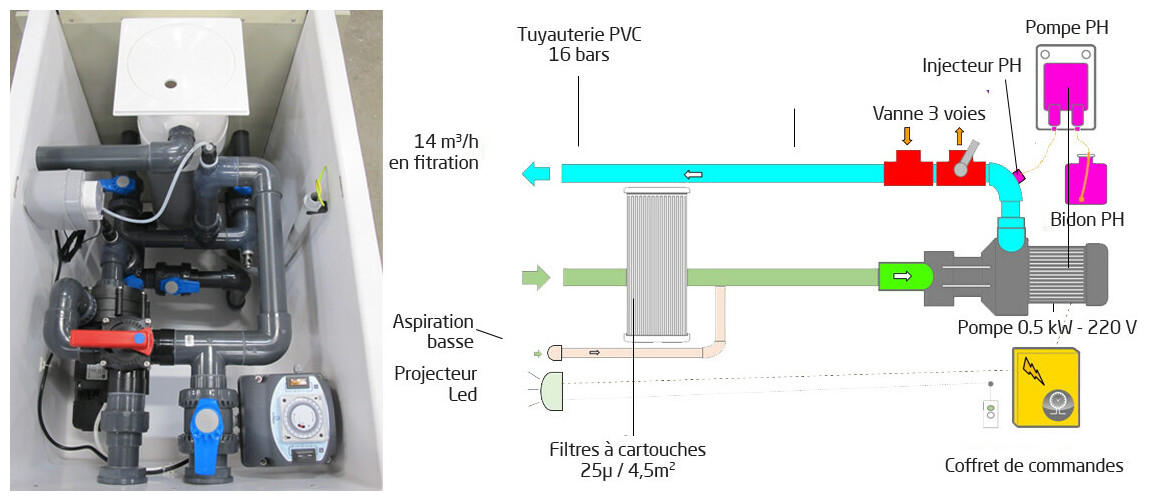

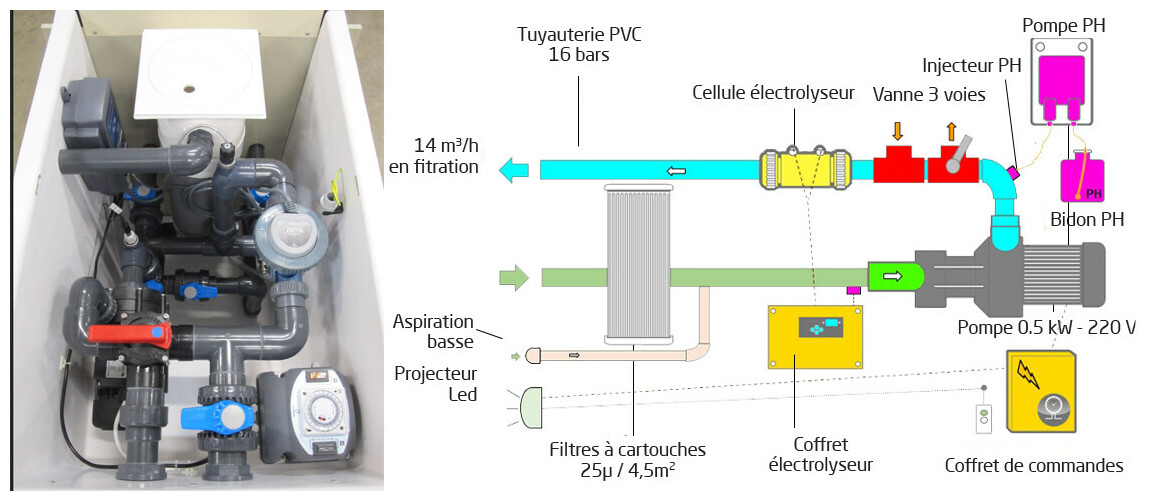

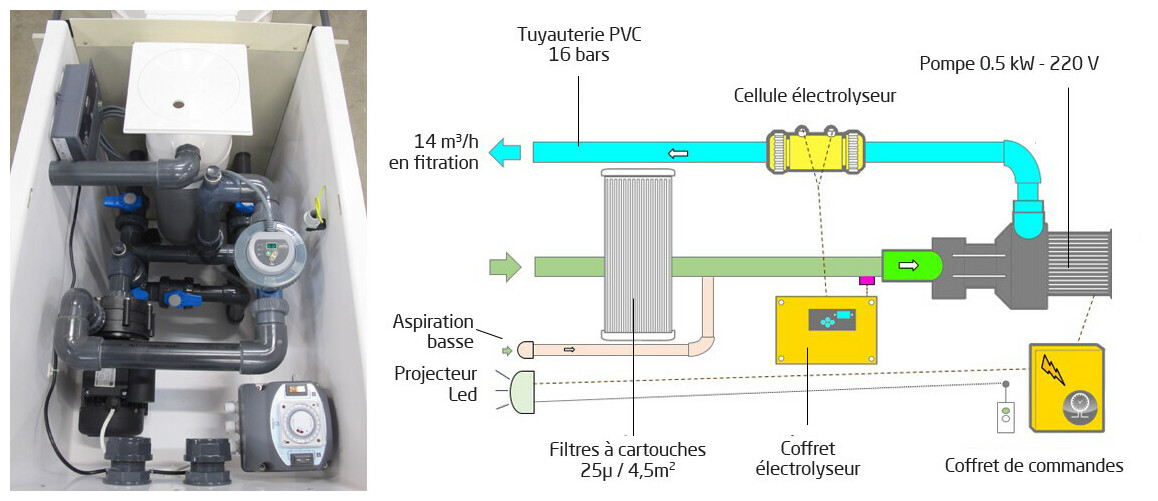

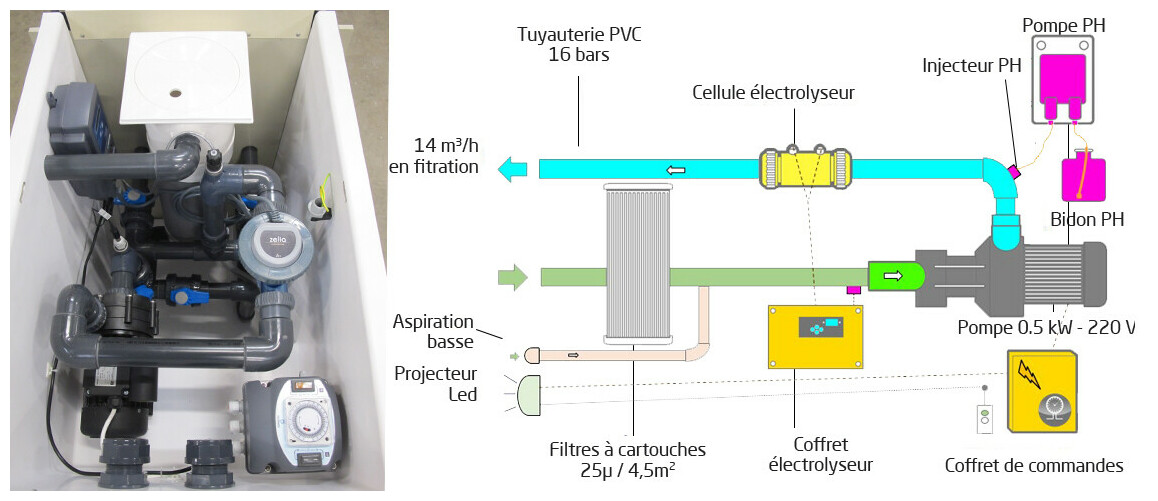

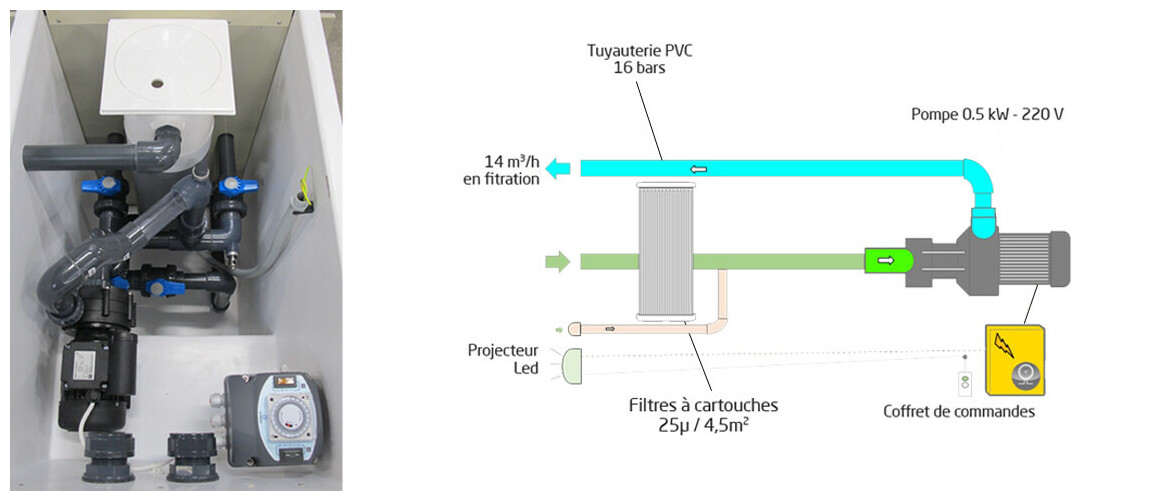

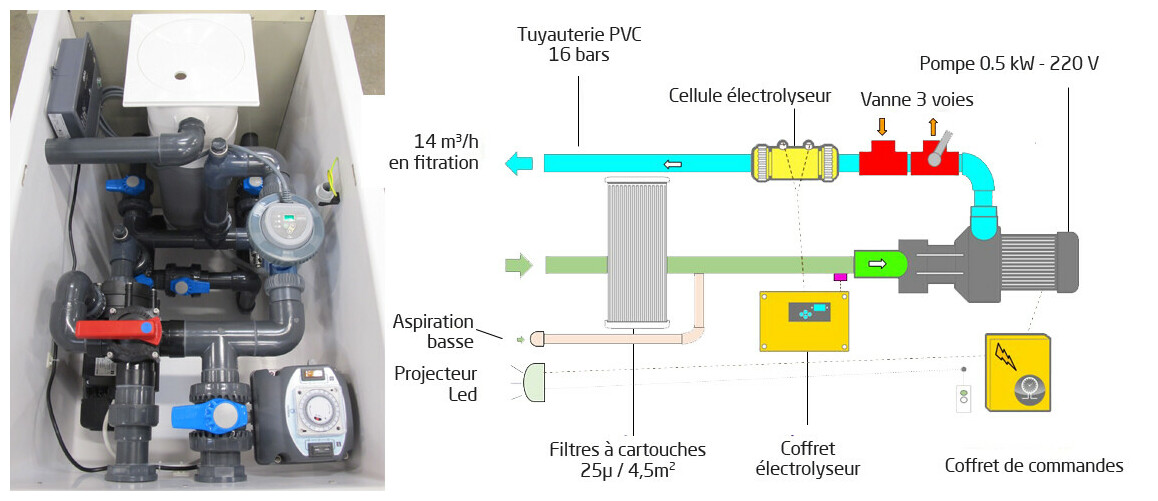

FILTRINOC GS14M - SCHEMAS DE PRINCIPE SELON L'OPTION CHOISIE
Conseils de pro - Mur filtrant Miroir Filtrinov GS14M
Documentation Mur filtrant Miroir Filtrinov GS14M
- gs-coffret-c.pdf (69,06 Ko)
- nfi-gs14f-b.pdf (1023,39 Ko)
- ccei-notice-zlt-fr.pdf (12,41 Mo)
- manuel-nano-ph-papi004092multi.pdf (1,03 Mo)
- garantie.pdf (140,2 Ko)
- ccei-notice-limpido-z2-fr.pdf (1,05 Mo)
- nfi-gs14f-c.pdf (2,71 Mo)
- seamaid-appairage-ledinpool.pdf (450,93 Ko)
- skimmer-miroir-bwt.pdf (1,57 Mo)
