Bloc de filtration Filtrinov FB14

Mur filtrant tout-en-un Filtrinov GS14

Si vous rêvez de vous baigner dans votre propre piscine, mais que vous manquez de place pour l'installation d'un réseau hydraulique en bonne et due forme, alors ne cherchez plus !

Filtrinov, fabricant connu pour ses groupes filtrations autonomes et gain de place, va encore plus loin en vous proposant le mur filtrant GS-14, à intégrer à votre bassin au cours de la construction.
Compact, complet et facile à installer, il révolutionne l'équipement piscine, et vous permet de réunir l'ensemble des équipement au même endroit, de manière discrète et efficace.

Le mur filtrant GS14 convient aux piscines liner et pvc armé de dimensions 8 x 4 m et de volume maximal 48 m³

Le mur filtrant GS14 est disponible en plusieurs configurations, permettant ainsi de répondre le plus précisément possible aux besoins en filtration, traitement et chauffage de la piscine.

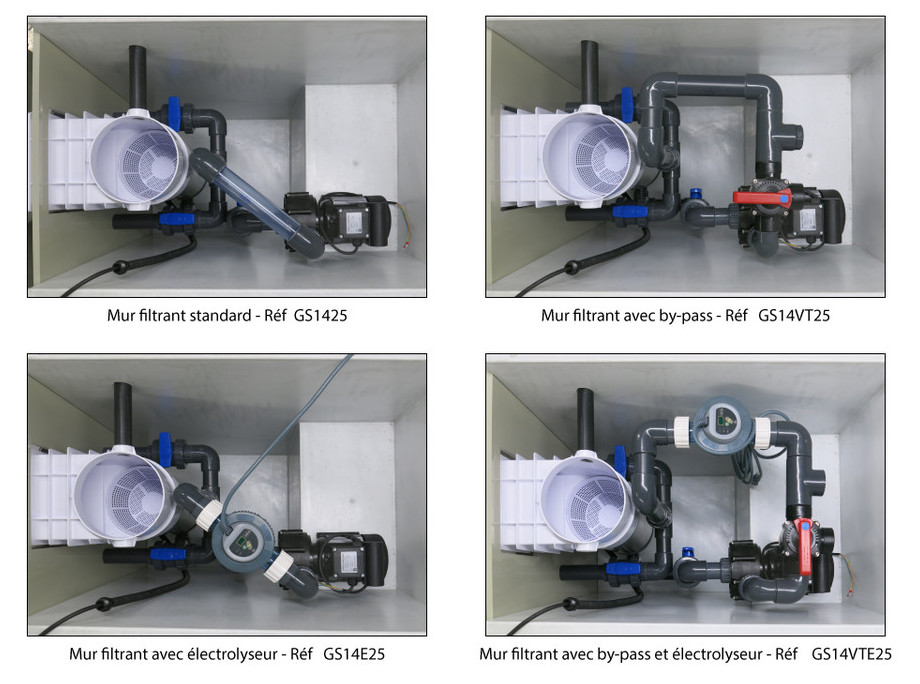

Les différentes combinaisons du mur filtrant GS14 :
- Mur de filtration standard GS1425
- Mur de filtration avec by-pass GS14VT25
- Mur de filtration avec électrolyseur GS14E25V
- Mur de filtration avec by-pass et électrolyseur VGS14VTE25
- Mur de filtration avec régulateur ph GS14PH/25
- Mur de filtration avec électrolyseur et régulateur pH GS14EPH25
Mur de filtration avec bypass + régulateur pH GS14VTPH25
- Mur de filtration avec bypass + régul pH + électrolyseur GS14VTEPH25

Les options intégrables sont également disponibles séparément, vous permettant ainsi de compléter l'équipement de votre filtration monobloc standard plus tard si vous le désirez.

La gamme de murs filtrants GS14 bénéficie d'une garantie de deux ans.

Filtrinov GS14 - Descriptif

Les avantages de la filtration intégrée GS14 :

- Filtration toute-en-un invisible, avec compartiment enterré comprenant tout l’équipement.
- Capot amovible avec sécurité mécanique.
- Installation rapide, pose sur une dalle béton ou sur plusieurs rangées de blocs polystyrènes.
- Mur filtrant entièrement solidaire de la structure du bassin une fois le béton coulé dans les blocs.
- Mise en place du feutre sur le mur de filtration.
- Pose des brides d'étanchéité pour le skimmer, les buses et le projecteur de manière traditionnelle pour la pose du liner.

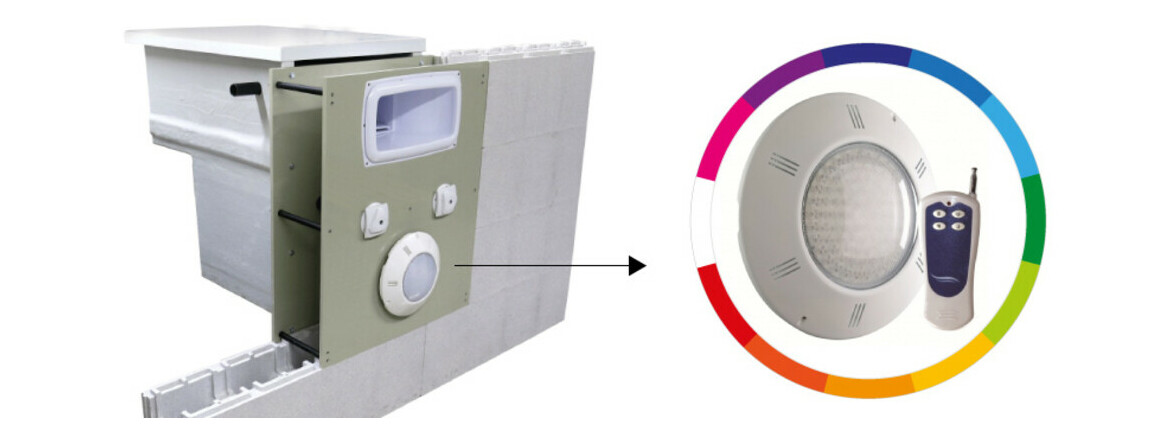

- Équipement standard comprenant la filtration et un projecteur LED couleurs avec télécommande
- Electrolyseur (option intégrable) : permet un traitement automatisé de votre eau de piscine. Cellule autonettoyante par inversion de polarité. Quantité de sel requise 5 g/L

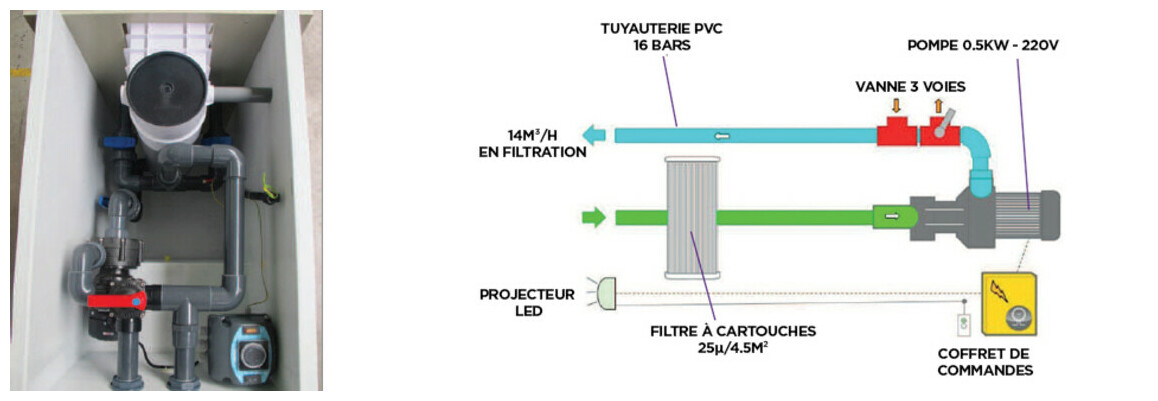

- Bypass (option intégrable) : vanne à 3 voies permettant d'effectuer une dérivation en cas d'installation d'un appareil de chauffage.
- Prise incluse pour le raccordement d'un balai manuel ou d'un robot hydraulique

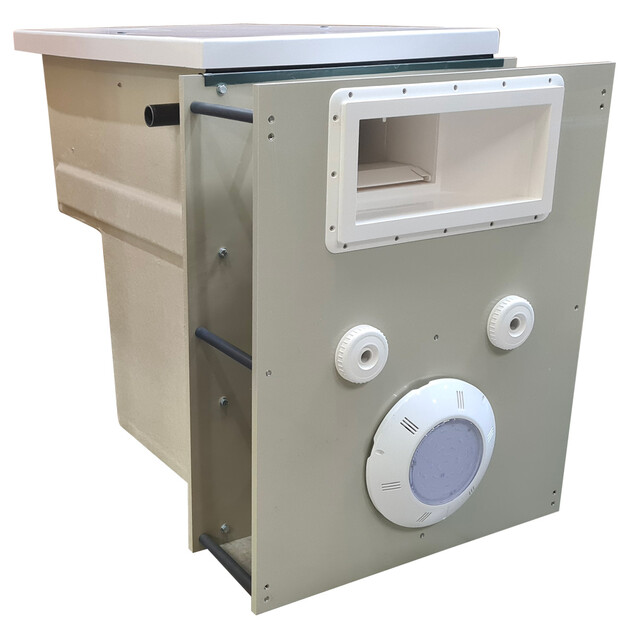

La façade est composée des pièces à sceller essentielles à la circulation de l'eau, ainsi que l'éclairage :
- La bouche de skimmer
- Deux buses de refoulement orientables, le projecteur immergé
- Le projecteur immergé

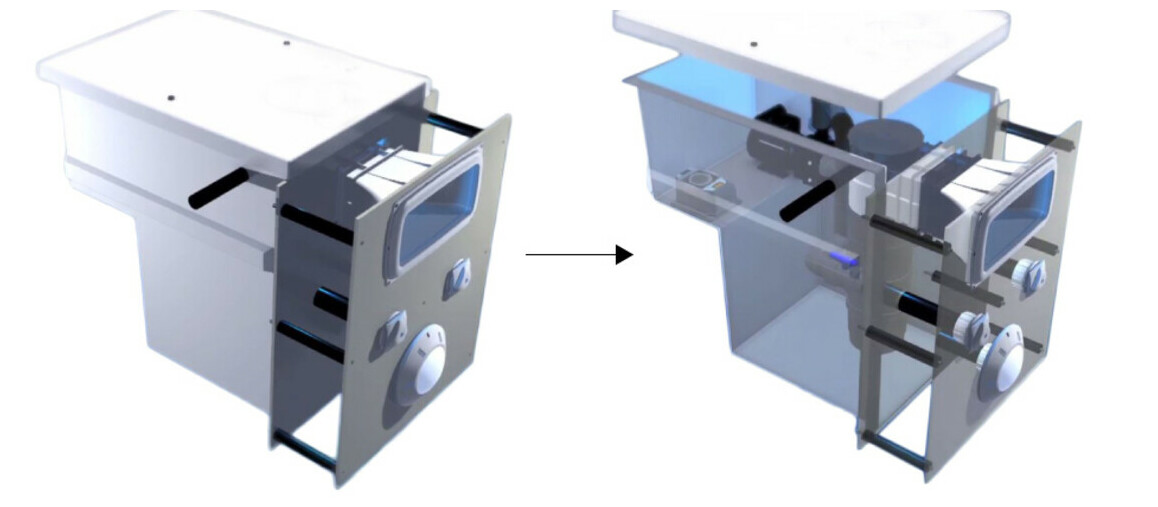

La partie enterrée est composée des équipements de filtration et de traitement, et inclus également la partie électrique :
- Cuve avec trop-plein
- Capot amovible + sécurité mécanique

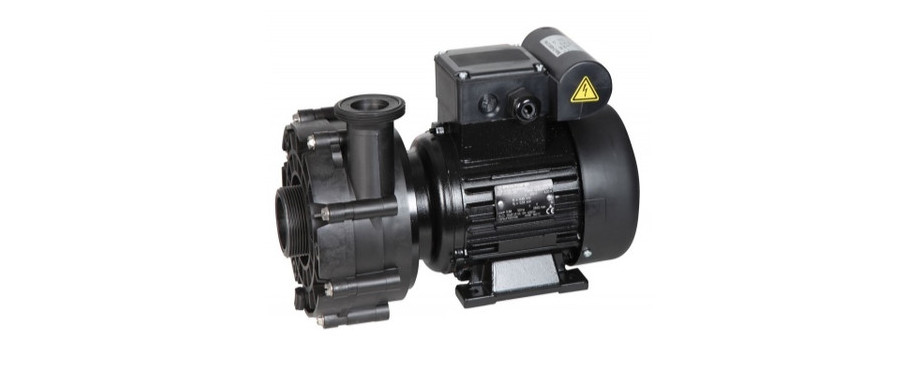

- Pompe de filtration 0.5 kW
- Coffret électrique avec protection thermique
- Transformateur projecteur 230 V / 12 V
- Circuit PVC Ø50 mm 16 bars
- Options (électrolyse / bypass suivant modèle)

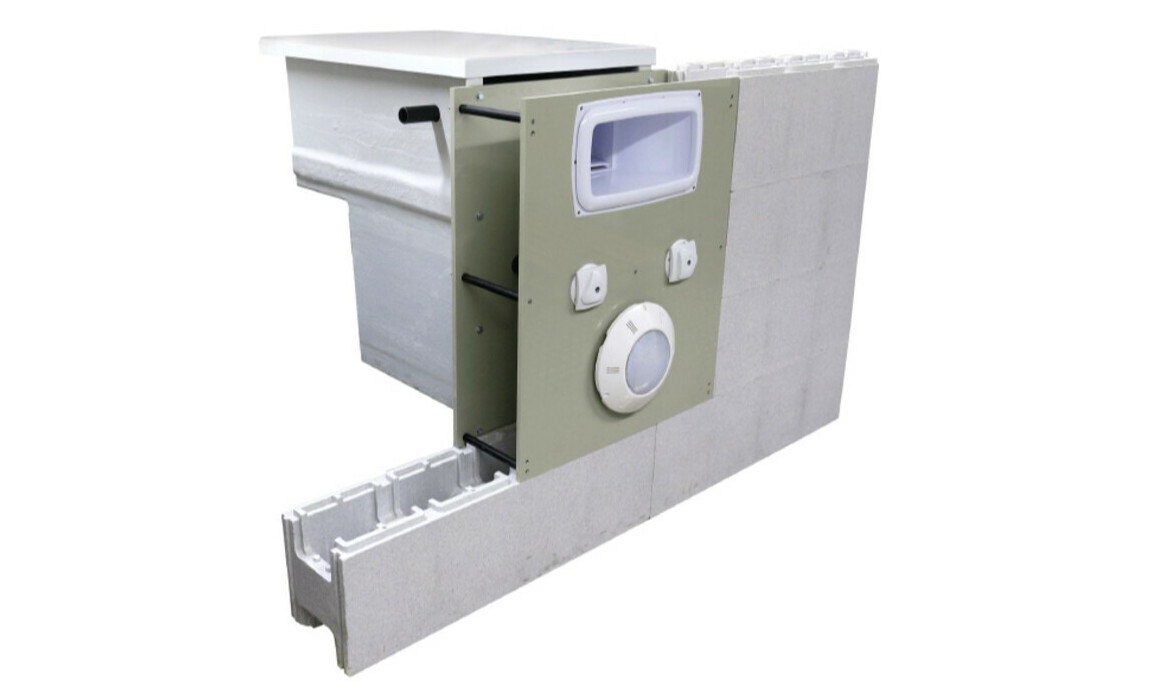

Les deux parties du mur filtrant GS14 sont séparées par une paroi constituée de deux plaques reliées par des entretoises, d'une largeur de 25 cm. Cette largeur correspond à la largeur des blocs polystyrènes composant la paroi du bassin dans lequel le mur vient s'intégrer.

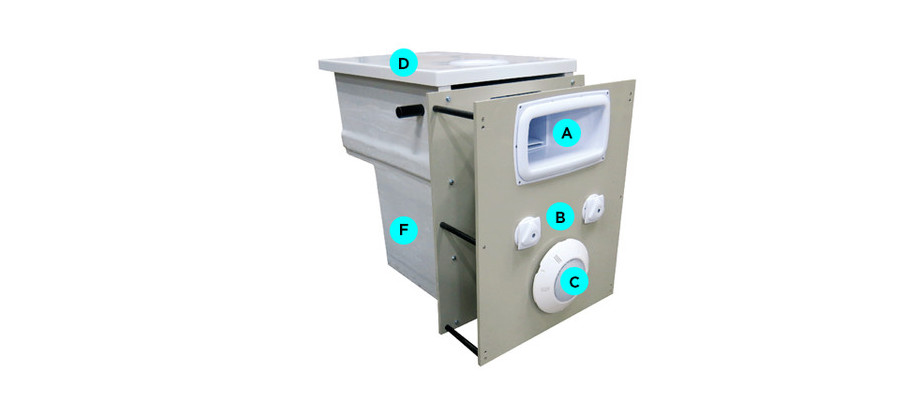

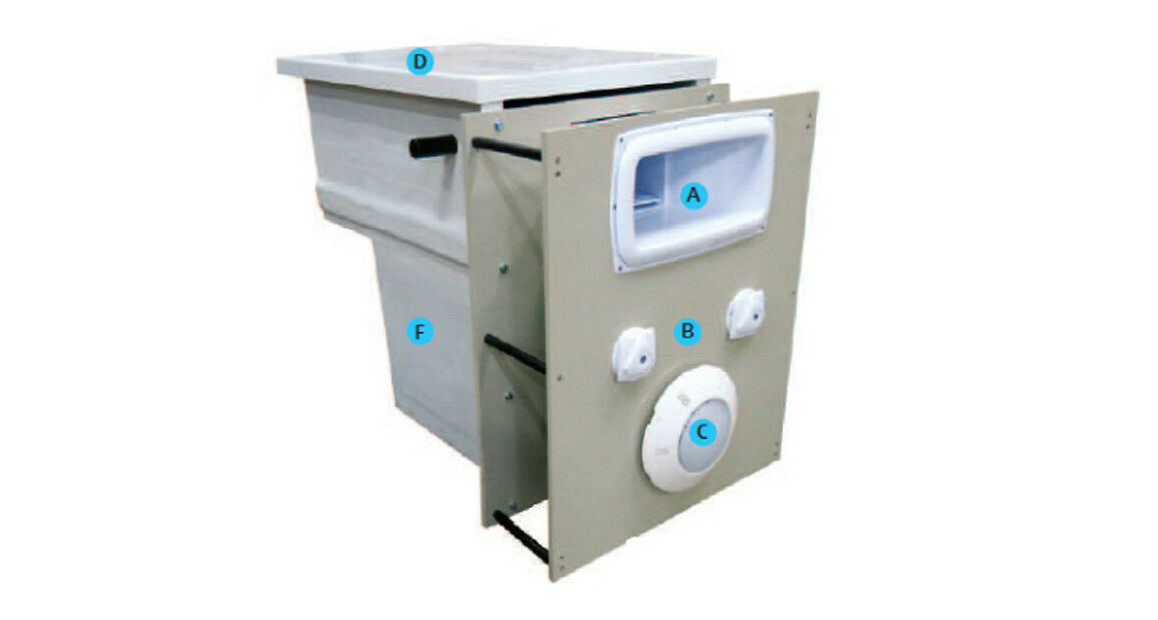

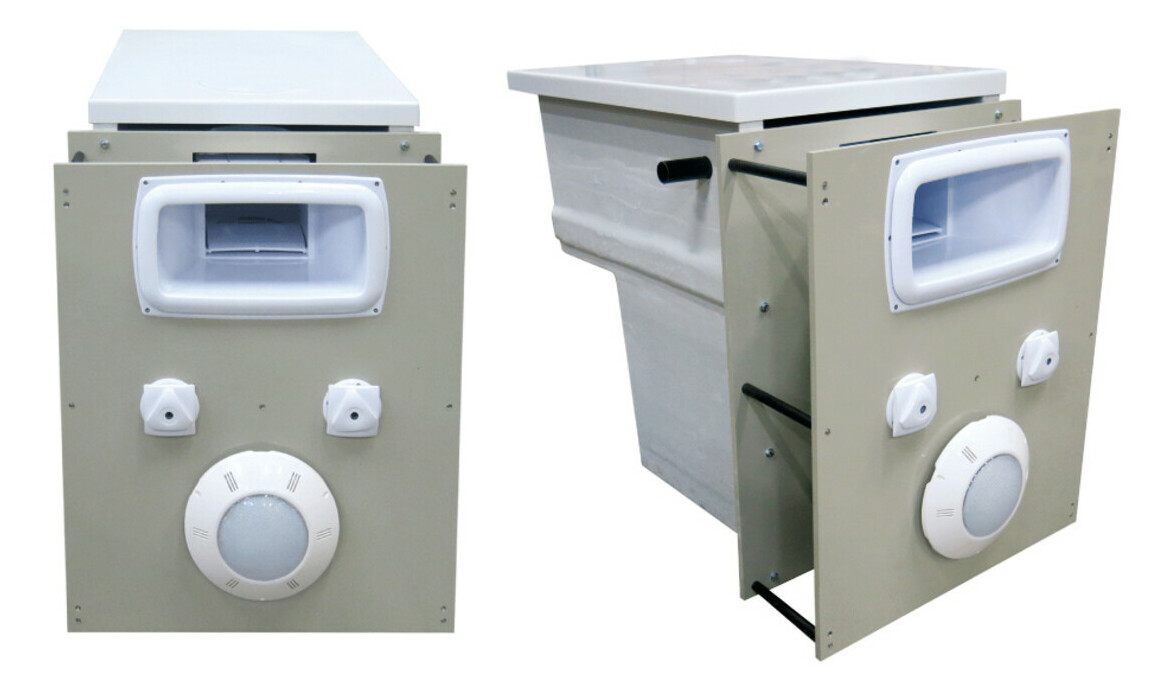

Filtrinov GS14 - Caractéristiques

A - Un skimmer grande meurtrière pour aspiration
B - Deux buses de refoulement orientables
C - Projecteur LED couleur avec télécommande (en standard)
D - Capot amovible avec sécurité mécanique
F - Partie enterrée contenant les éléments de filtration et équipements en option

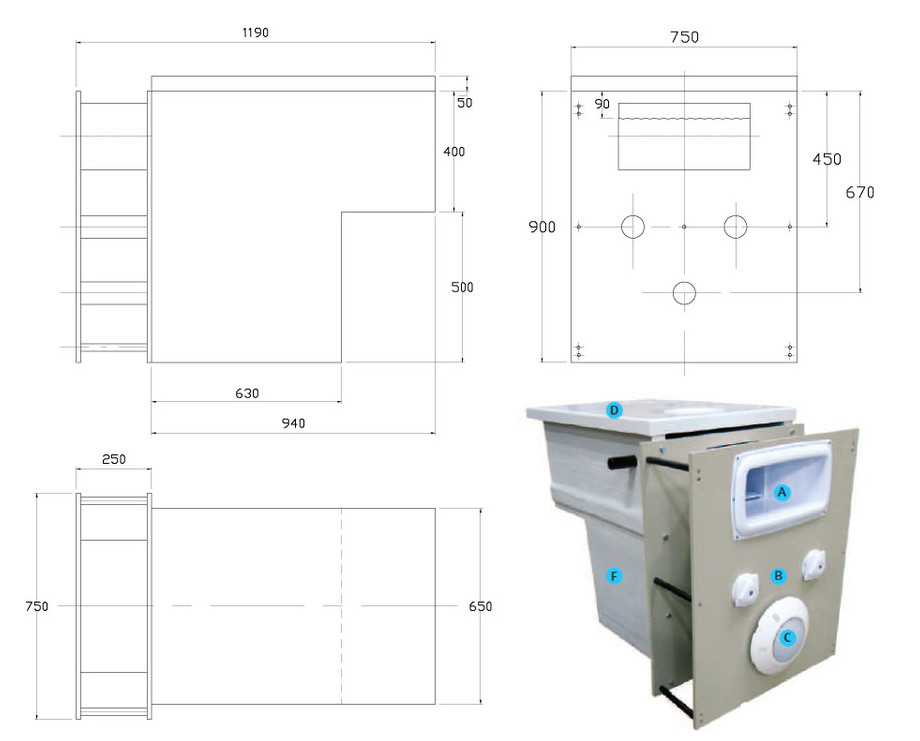

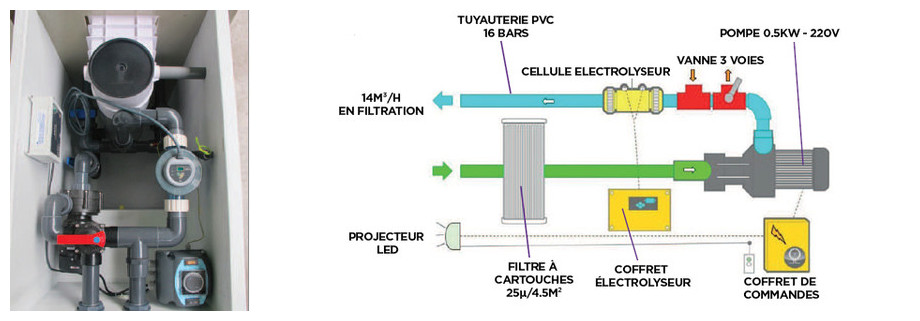

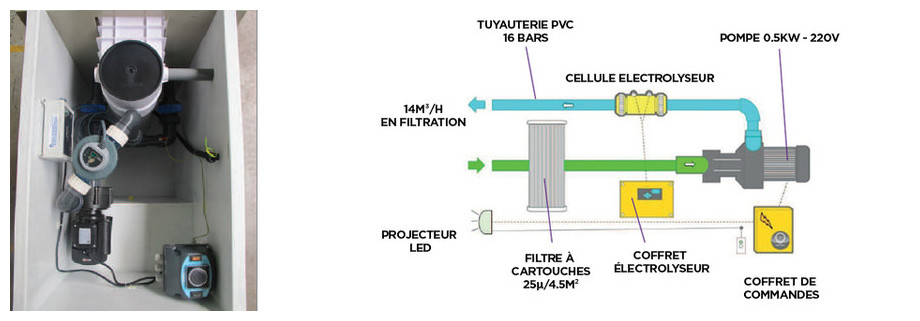

Filtrinov GS14 - Schéma d'un mur filtrant GS14

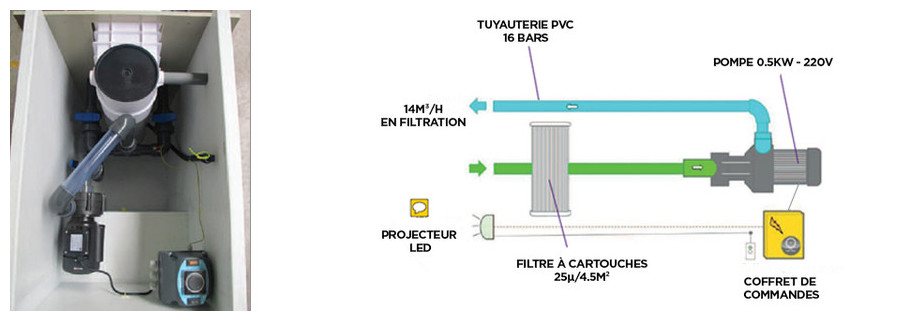

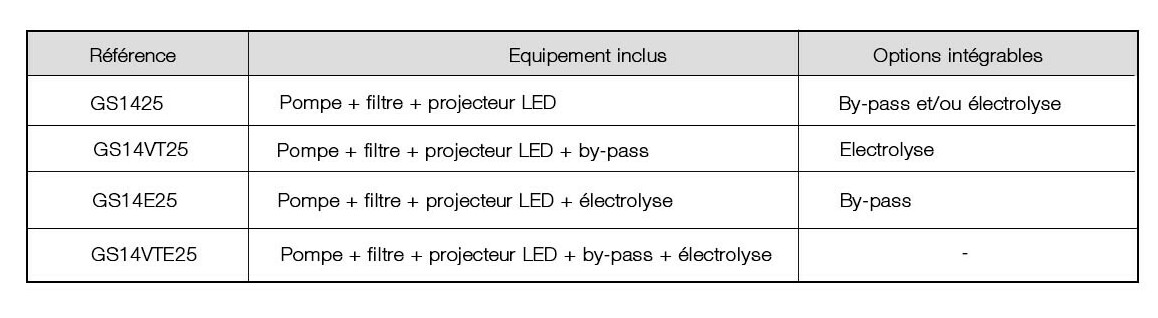

Filtrinov GS14 - Equipements et options

Filtrinov GS14 - Caractéristiques techniques

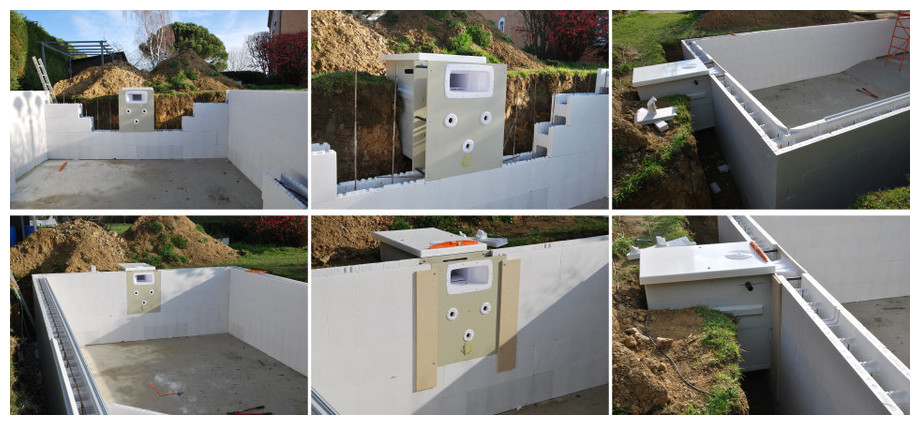

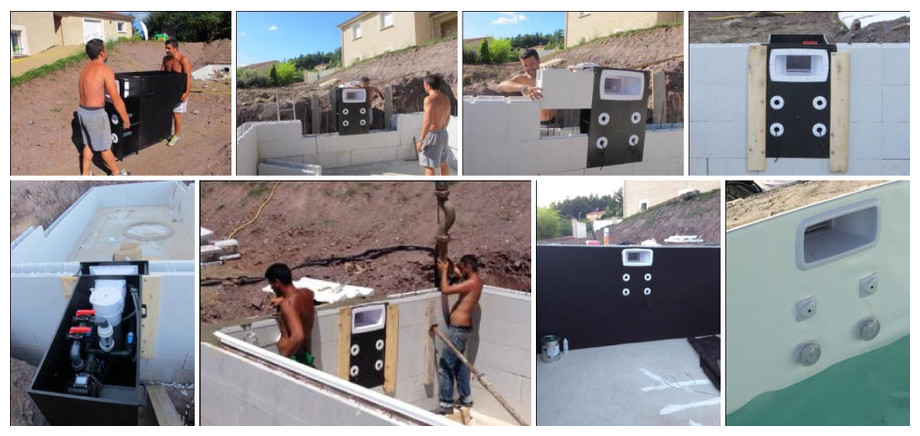

Filtrinov GS14 - Installation

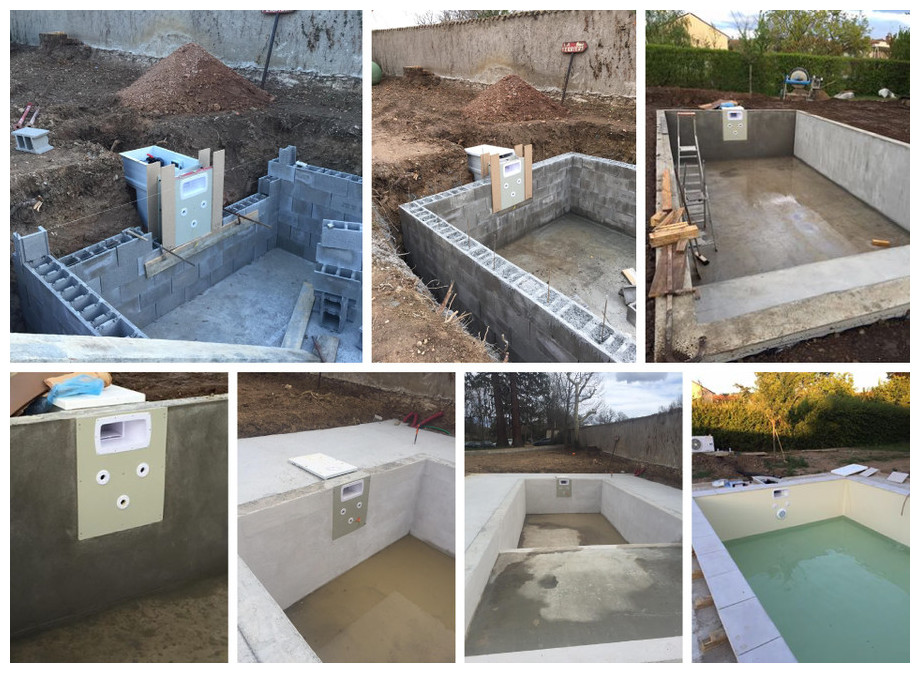

L'installation du mur filtrant intégré GS14 s'effectue au cours de la construction du bassin :

- Pose sur une dalle en béton, ou sur des blocs polystyrène.
- La structure du bassin est montée de part et d'autre du mur de filtration
- Un coffrage permet de maintenir le mur de filtration avant de procéder au coulage
- Le béton est coulé dans les blocs de la structure, et permet d'obtenir une solidarité parfaite entre le bassin et le mur
- Le feutre est installé directement sur le mur filtrant et les parois du bassin
- La mise en place du revêtement (liner) s'effectue de manière traditionnelle (bride d'étanchéité au niveau du skimmer, des buses et du projecteur.

- Les capots polyester au dessus du local technique ne sont pas percés.

- Une aiguille (fil électrique) dans la gaine du projecteur est fournie pour la mise en place de celui-ci après avoir mis son étanchéité (liner ou PVC armé). Grâce à cette aiguille on passe le fil du projecteur pour aller le câbler directement dans le coffret de filtration (voir schéma de câblage ci joint).
Etant donné que la connexion se fait dans le coffret de filtration où se trouve le transformateur (éclairage), il n'y a pas besoin de boitier de raccordement comme dans une piscine avec filtration dite traditionnelle.

- Le Bouchon au fond de la cuve est un bouchon de vidange, nous vous conseillons de le laisser fermé. En pratique si la piscine est bien drainée et ce drain est raccordé à un puits de décompression il n'y a pas d'eau dans la cuve en polyester.

- Vous pouvez mettre en place de mousse expansive avant le coulage du béton et la mise en place de l'anode du POOL TERRE (piquet de terre et tresse non fournis),

Pour plus de détails se référer à la notice .

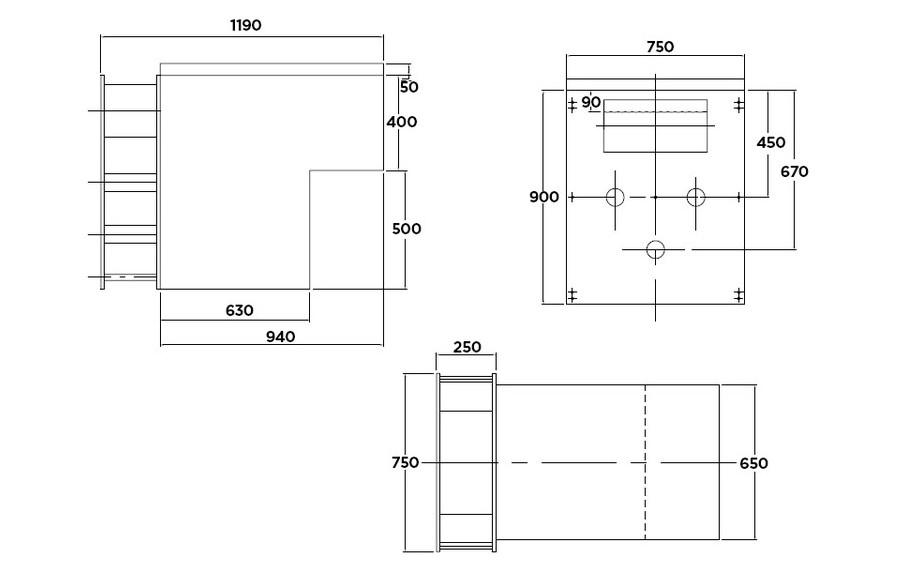

Filtrinov GS14 - Plan
