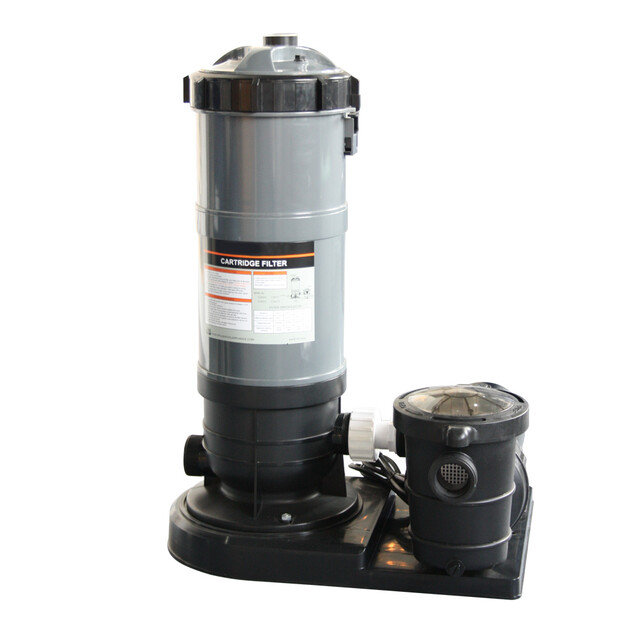

Description Groupe de Filtration Plati Clair à cartouche
Ne cherchez plus la pompe et le filtre parfaits pour votre bassin avec le groupe de filtration O'Clair !
Le système de filtration à cartouche est une solution efficace et économique pour maintenir l'eau de votre piscine propre et claire. Conçu pour offrir une filtration fine et un entretien facile, il est idéal pour les piscines résidentielles.
Ce filtre à cartouche, associé à sa pompe, offre une excellente finesse de filtration. Il est doté d'un manomètre qui vous indique lorsque le filtre est encrassé, et il suffit alors de le nettoyer à l'aide d'un jet d'eau.
Il est crucial que la capacité de votre système de filtration soit adaptée au volume d'eau de votre piscine pour garantir une eau propre.
La garantie du groupe de filtration Plati Clair est de 2 ans.
Les Avantages du groupe de filtration Plati Clair
La platine de filtration à cartouche présente plusieurs avantages. D'abord, elle offre une finesse de filtration bien supérieure à celle d'un filtre à sable. De plus, elle nécessite moins de produits chimiques pour le traitement de l'eau, ce qui permet de réaliser des économies.
Filtre
- Durabilité : Fabriqué en ABS résistant aux produits chimiques et à la corrosion.
- Simplicité d'utilisation : Système de verrouillage sans outil.
- Praticité : Ouverture par le dessus avec un couvercle à dévisser.
- Facilité de suivi : Manomètre fourni et placé sur le dessus pour un accès facile.
- Efficacité de filtration : Système de filtration à cartouche pour une maintenance simplifiée et un meilleur débit grâce à une grande surface filtrante.
- Entretien facilité : Bouchon de vidange et purge d'air intégrés.
- Propreté assurée : Collecteur surélevé empêchant le retour d'impuretés lors du nettoyage de la cartouche.
Pompe 0.5 HP :
- Construction durable : Boîtier en plastique 100% recyclable, résistant à la corrosion.
- Performance : Moteur haute performance avec protection automatique contre les surcharges thermiques.
- Inspection facile : Couvercle transparent en polymère résistant.
- Maintenance simplifiée : Ouverture sans outil en un quart de tour.
- Entretien réduit : Grand panier préfiltre amovible pour collecter les gros débris.
- Hivernage aisé : Bouchon de vidange intégré.
Ce kit de filtration complet pour piscine Plati Clair comprend :
- Un Filtre Plati Clair de 5.7 m³/h à 15.9 m³/h selon le modèle
- Sa cartouche intégrée
- Un manomètre
- Une pompe de piscine de 0,5 ou 0.75 HP selon le modèle.
- Une base en plastique.
- Un raccord pour connecter la pompe au boîtier du filtre.
- Des vis pour fixer la pompe à la base.
Caractéristiques - Groupe de Filtration Plati Clair à cartouche
72110R | 72111R | 72112R | 72113R | |
Filtre | 73110 | 73111 | 73112 | 73113 |
Débit (m³/h) | 5.7 | 8.1 | 11.4 | 15.9 |
Surface de filtration (m²) | 2.32 | 3.25 | 4.65 | 6.5 |
Finesse filtration (µm) | 30 | 30 | 30 | 30 |
Référence de la cartouche de rechange | 65022001000 | 65022002000 | 65022003000 | 65022004000 |
Pompe | 72527 | 72527 | 72527 | 72528 |
Puissance (HP) | 0.5 | 0.5 | 0.5 | 0.75 |
Kw | 0.37 | 0.37 | 0.37 | 0.55 |
Alimentation | 220-240 V / 50 Hz | |||
A | 2.5 | 2.5 | 2.5 | 2.6 |
Débit d'eau max (m3/h) | 14,4 | 14,4 | 14,4 | 16 |
Hauteur Max. (m) | 7.5 | 7.5 | 7.5 | 8 |
Entrée/Sortie | 1"1/2 | 1"1/2 | 1"1/2 | 1"1/2 |
Protection | IPX5 | |||
Groupe de filtration Plati Clair à cartouche - Les Dimensions
Modèle | 72110R | 72111R | 72112R | 72113R |
A | 520 mm | 630 mm | 766 mm | 916 mm |
Installation :
- Placez la pompe à au moins 3,5m du bord de la piscine selon les normes.
- Protégez la pompe des intempéries si installée à l'extérieur pour prolonger sa durée de vie.
- Assurez une ventilation adéquate en milieu humide pour éviter la condensation.
- Évitez les endroits où le bruit de la pompe pourrait être gênant.
- Installez la pompe horizontalement et respectez les profondeurs recommandées.
- Vérifiez que les tuyaux ne sont ni trop longs ni mal dimensionnés pour maintenir l'auto-amorçage.
- Assurez-vous qu'il n'y a pas de fuites dans les tuyaux pour un fonctionnement optimal.
- Fermez fermement le couvercle transparent du pré filtre avec les joints en place.
- Privilégiez des tuyaux d'aspiration courts pour faciliter l'amorçage.
- Utilisez une vanne à l'entrée si le tuyau est installé au-dessus du niveau de l'eau pour réduire le temps d'amorçage après le nettoyage.
Branchement Électrique :
- Consultez un électricien pour toute intervention sur l'installation électrique.
- Raccordez au réseau électrique avec les dispositions appropriées (Phase, Neutre, Terre).
- Installez un disjoncteur 30mA au départ de la ligne d'alimentation pour la sécurité.
Mise en Route :
- Avant de démarrer la pompe, suivez ces étapes :
- Ouvrez le couvercle du pré filtre.
- Remplissez la pompe d'eau par le pré filtre jusqu'au niveau du conduit d'aspiration.
- Replacez le panier du pré filtre pour éviter l'entrée de débris.
- Fermez fermement le couvercle du pré filtre en positionnant correctement le joint.
- Ouvrez toutes les vannes et mettez en marche la pompe. Attendre l'amorçage correct.
Les cartouches de rechanges
Nous vous proposons des cartouches de filtration conçues spécialement pour votre modèle de filtre.
65022001000 | 65022002000 | 65022003000 | 65022004000 | |
Compatible filtre | 73110 | 73111 | 73112 | 73113 |
Hauteur (mm) | 249 | 358 | 498 | 647 |
Diamètre (mm) | Ø extérieur 177.8/Ø intérieur 76.2 | |||
Epaisseur cartouche (mm) | 50.8 | |||
Epaisseur papier filtre (mm) | 3.5 - 0.4 | |||
Densité (g) | 100 | |||
Zone de filtration (Ft²) | 25 | 35 | 50 | 70 |
Grade de filtration (µm) | 30 | |||
.
Conseils de pro - Groupe de Filtration Plati Clair à cartouche
Conseils d'entretien et de stockage
FILTRE
- Arrêtez la pompe.
- Si le filtre est sous le niveau de l'eau, fermez les vannes pour éviter le reflux.
- Dévissez et retirez le bouchon de vidange pour vider l'eau du filtre, puis refermez-le.
- Dévissez le bouton de verrouillage (sens antihoraire).
- Soulevez doucement le couvercle pour accéder à la cartouche du filtre.
- Retirez et nettoyez la cartouche ou remplacez-la par une nouvelle.
- Nettoyez les débris dans le corps du filtre.
- Replacez soigneusement la cartouche en vous assurant qu'elle est uniformément placée.
- Serrez le bouton de verrouillage (à la main uniquement).
- Lavez la cartouche à l'intérieur et à l'extérieur avec un tuyau d'arrosage sous pression.
- Laissez sécher la cartouche et brossez les plis pour éliminer les particules fines.
- Pour les dépôts tenaces comme les huiles corporelles, utilisez un nettoyant spécifique pour éléments filtrants.
- Videz le filtre si des températures de congélation sont attendues.
- Nettoyez et retirez la cartouche.
- Réinstallez la cartouche dans le filtre et ne serrez pas trop le bouton de verrouillage pour le stockage.
POMPE
Entretien du Pré Filtre :
Pour assurer un fonctionnement optimal, veillez à vider et nettoyer régulièrement le panier du pré filtre en suivant ces étapes :
- Éteignez la pompe.
- Fermez les vannes si nécessaire.
- Dévissez le couvercle transparent du pré filtre.
- Retirez le panier et nettoyez-le.
- Replacez le panier proprement.
- Revissez fermement le couvercle transparent en positionnant correctement le joint.
- Ré-ouvrez les vannes du système de filtration.
- Allumez la pompe pour reprendre le fonctionnement.
Stockage en Hiver :
- Précautions contre le Gel :
- Videz la pompe pour éviter les dommages.
- Il est conseillé de vider également les tuyaux pour une protection complète.
