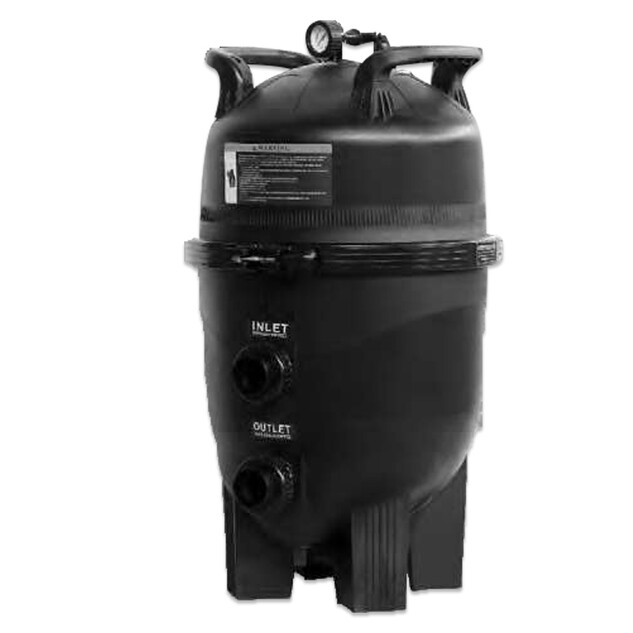

Filtre à cartouches multiples GL

FILTRE MULTI CARTOUCHES GL - LES CARACTERISTIQUES

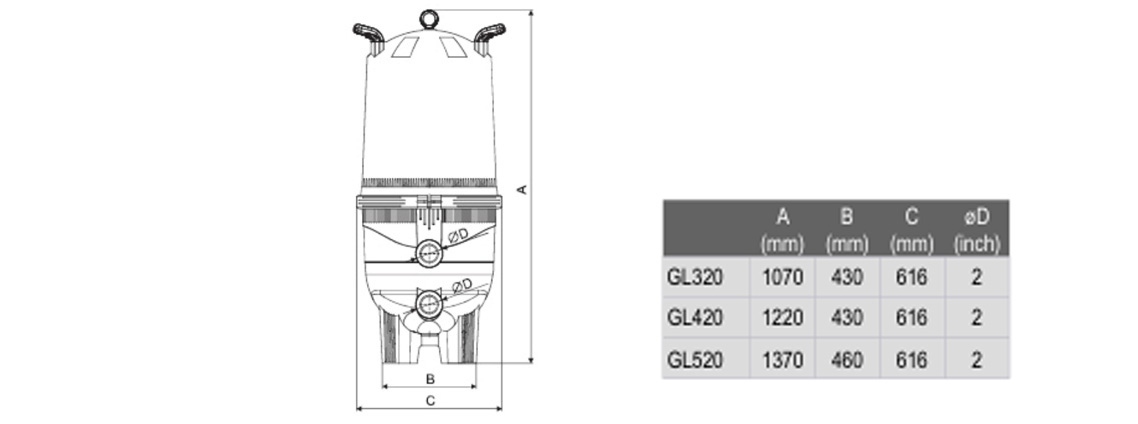

FILTRE MULTI CARTOUCHES GL - LES DIMENSIONS

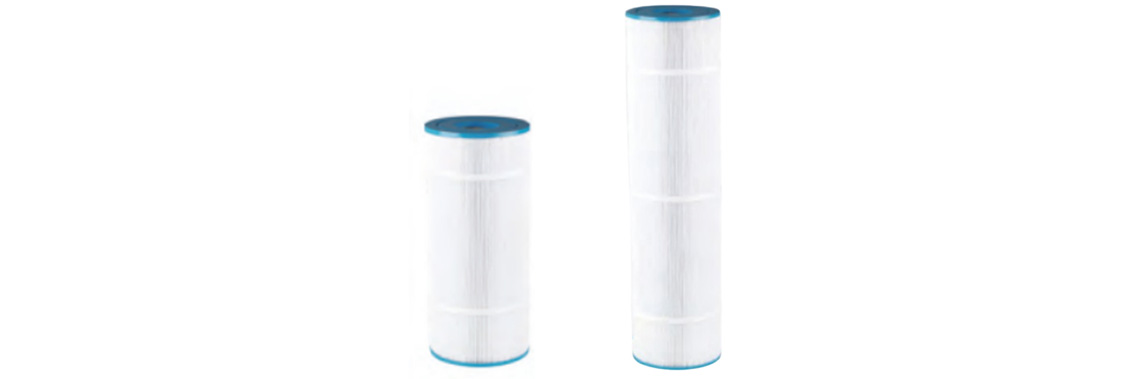

FILTRE MULTI CARTOUCHES GL - LES CARTOUCHES DE REMPLACEMENT

Instructions d'Installation

1. Préparation de l'installation

   • Montez le filtre sur une dalle de béton plane.
   • Positionnez le filtre pour que les instructions, avertissements et manomètre soient visibles.
   • Assurez-vous que les raccords de tuyauterie, la vanne de commande et l'orifice de vidange soient accessibles.

2. Installation électrique

   • Installez des commandes électriques (interrupteurs marche/arrêt, minuteries) à au moins 2 m (5 pieds) du filtre.
   • Assurez un dégagement suffisant autour du filtre pour vérifier visuellement l'installation correcte de la pince.
   • Prévoyez suffisamment d'espace au-dessus du filtre pour retirer le couvercle pour le nettoyage et l'entretien.

3. Positionnement et connexion

   • Positionnez le filtre pour diriger en toute sécurité le drainage de l'eau.
   • Tournez la vanne pour diriger l'air ou l'eau purgée.
   • Effectuez toutes les connexions de plomberie conformément aux codes locaux.

4. Pression et sécurité

   • La pression de service maximale de ce filtre est de 3,5 bars.
   • Ne soumettez jamais ce filtre à une pression supérieure.

Avertissements avant l'installation

1. Sécurité du système

   • Éteignez la pompe et coupez toutes les commandes automatiques avant de commencer l'entretien.
   • Ouvrez la soupape de décharge d'air et attendez que la pression soit relâchée (manomètre à zéro).

2. Installation et entretien

   • Suivez exactement les instructions d'installation de la bague de verrouillage.
   • Maintenez le système de circulation correctement et remplacez immédiatement les pièces usées ou endommagées.

Avertissements avant utilisation

1. Fonctionnement sous pression

   • Assurez-vous que la bague de verrouillage est correctement installée et qu'il n'y a pas d'air dans le système d'eau.
   • Utilisez le manomètre comme principal indicateur du fonctionnement du filtre.

2. Entretien régulier

   • Nettoyez votre filtre lorsque la pression est supérieure de 80 à 100 kPa à la pression de démarrage d'origine.

Instructions d'Installation

1. Préparation avant travail

   • Éteignez la pompe et coupez toutes les commandes.
   • Installez les raccords de tuyauterie sur les raccords marqués à l'ENTRÉE et à la SORTIE (assurez-vous que les colles sur les raccords sont bien séchées avant de démarrer la pompe de filtration).

2. Vérification et redémarrage

   • Contrôlez la bague de verrouillage et assurez-vous que le joint torique est en position.
   • Serrez la vis de la bague de verrouillage.
   • Redémarrez le système de circulation et ouvrez rapidement la soupape de décharge d'air pour libérer l'air emprisonné.
   • Fermez la soupape de décharge d'air après l'apparition d'un flux constant de gouttes d'eau.

Fonctionnement du système

Le système ne fonctionne pas correctement si :

• Un flux d'eau solide n'apparaît pas dans les 30 secondes suivant le remplissage du panier d'admission de la pompe.
• Le manomètre indique la pression avant que le débit d'eau n'apparaisse.

FILTRE MULTI CARTOUCHES GL - RECOMMANDATIONS

Entretien du Filtre

1. Éteignez la pompe et coupez toutes les commandes automatiques pour éviter un démarrage accidentel pendant l'entretien.
2. Ouvrez la soupape de décharge d'air et la soupape de vidange des déchets.
3. Retirez la bague de verrouillage, puis enlevez le couvercle du réservoir en plaçant vos mains dans les poignées de levage et en tirant vers le haut.
4. Retirez les éléments de la cartouche du tube de support central.
5. À l'aide d'un tuyau d'arrosage avec une buse, pulvérisez de l'eau directement sur l'élément de la cartouche pour déloger et éliminer la saleté accumulée. Pulvérisez de l'eau à l'extérieur et à l'intérieur de la cartouche pour un nettoyage en profondeur.
6. Retournez l'élément de cartouche plusieurs fois pendant le lavage pour un nettoyage complet.
7. Nettoyez et retirez les débris de l'intérieur du réservoir du filtre, du joint torique et de son siège sur la base du réservoir.
8. Replacez les éléments propres de la cartouche sur le tube de support interne et installez l'ensemble dans le corps du réservoir de filtre, en vous assurant qu'il est bien en place.
9. Replacez le couvercle du réservoir sur le corps du réservoir en vous assurant qu'il est complètement et fermement posé sur la base du réservoir.
10. Placez la bague de verrouillage sur le couvercle du réservoir et serrez fermement la vis.
11. Ouvrez la soupape de décharge d'air et redémarrez la pompe de circulation.
12. Fermez la soupape de décharge d'air après l'apparition d'un flux constant de gouttes d'eau.

Le système ne fonctionne pas correctement si :

• Un flux d'eau solide n'apparaît pas dans les 30 secondes suivant le remplissage du panier d'admission de la pompe avec de l'eau.
• Le manomètre indique la pression avant que le débit d'eau n'apparaisse.

Si l'une de ces conditions se produit :

• Arrêtez immédiatement la pompe.
• Ouvrez les vannes dans la conduite de retour d'eau pour relâcher la pression.
• Nettoyez la vanne de décharge d'air.

REMARQUE :

• Les algues, le calcium, l'argile, l'huile de bronzage et les huiles corporelles peuvent former un revêtement sur les éléments de la cartouche qui ne peut pas être facilement enlevé avec un tuyau normal.
• Il est recommandé de tremper les éléments de la cartouche dans un dégraissant et/ou des liquides décalaminés pour dissoudre les particules sales.
