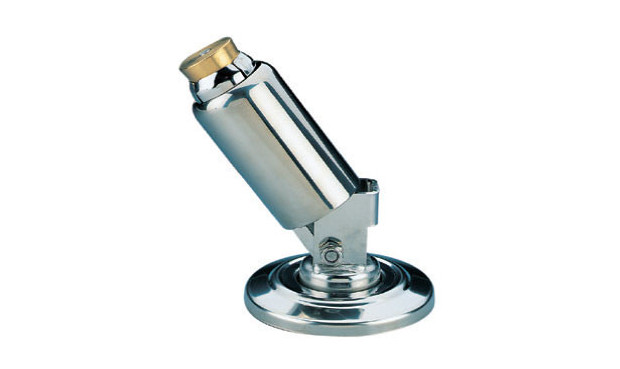

Ancrage articulé sur platine, pour échelle Ø43mm

Ancrage en acier Inox AISI-304 poli, sur platine à fixer au sol.
Axe avec écrou autobloquant.

L'articulation de cet ancrage permet de lever l'échelle, dans le cas de présence d'un volet roulant par exemple, afin de ne pas gêner son fonctionnement.

Kit de fixation fourni.

NB : Ancrage non compatible avec les sorties de bain

NB : Les produits en acier inoxydable ne sont absolument pas compatibles avec une eau traitée par électrolyse au sel !
Toute utilisation des produits sous garantie dans une eau traitée par électrolyse entraînerait l'annulation de cette garantie

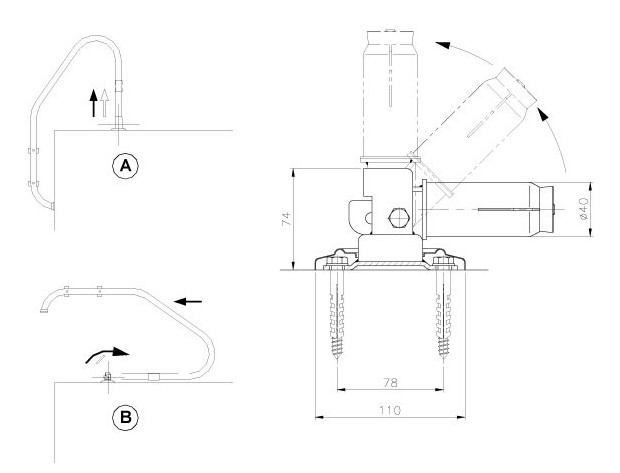

Dimensions

Installation

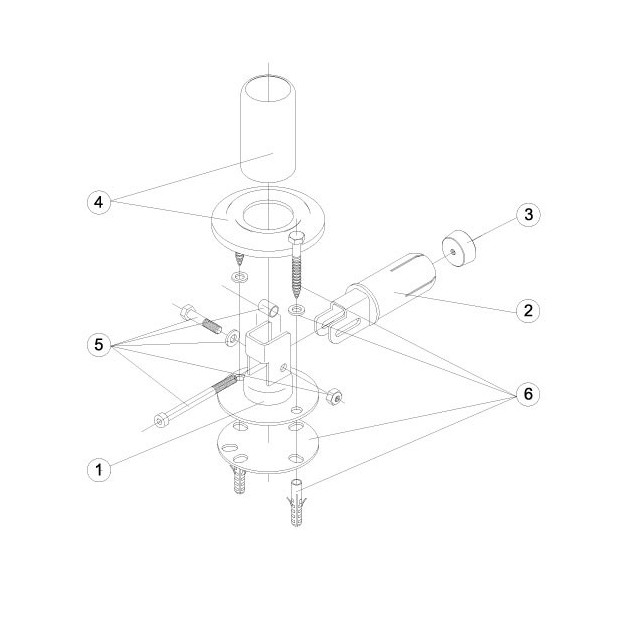

L'ancrage articulé sur platine est composé des éléments suivants :

1- Partie inférieure d'ancrage
2- Partie supérieure d'ancrage
3- Cône de fixation
4- Enjoliveurs
5- Visserie de la charnière
6- Visserie pour platine de fixation

a - L'ancrage articulé à platine se fixe au sol au moyen des vis fournies.
b - Introduire les enjoliveurs sur le montant de l'échelle et enfoncer l'articulation au maximum dans le montant de l'échelle.
c - Placer l'échelle en position couchée, puis fixer l'ancrage articulé au moyen des vis fournies, et bien vérifier la solidité de fixation
d - Serrer la vis d'articulation et son écrou pour moduler la rigidité de l'ancrage.
